固定式皮帶探傷儀

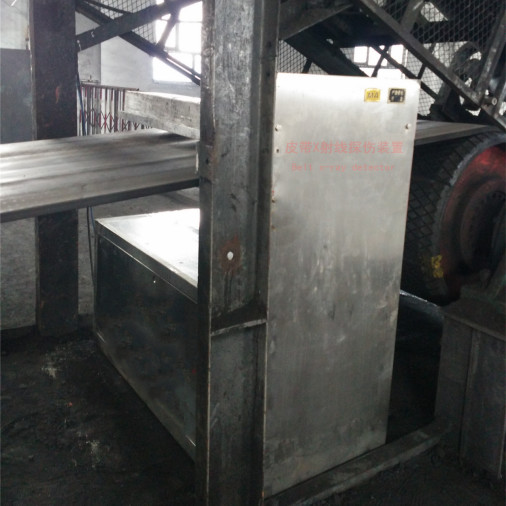

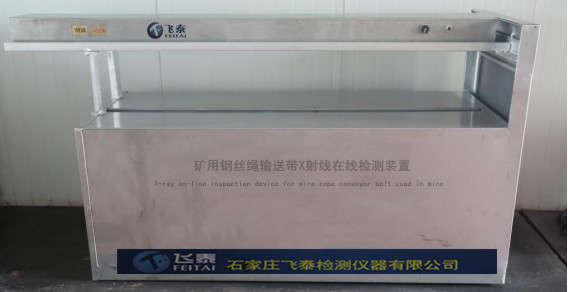

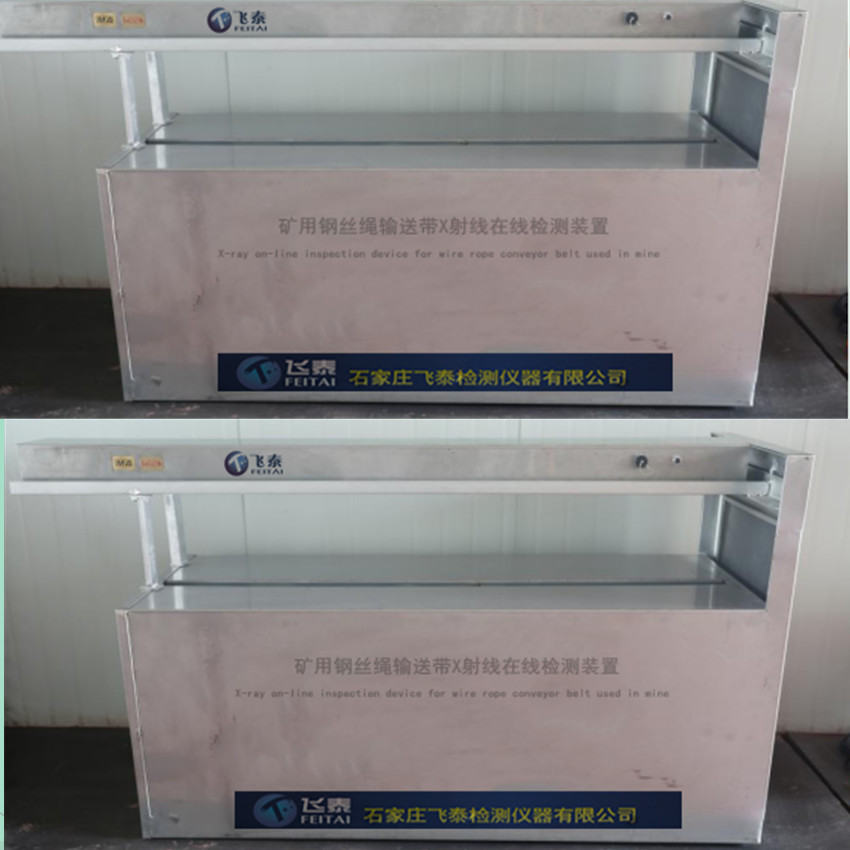

X-ray inspection device for steel cord conveyor belt used in mine
設備標準功能描述：
（1）能夠完成輸送帶內鋼繩芯斷繩、銹蝕、接頭抽動及帶面損傷等工況的高速、在線、定量檢測及精確定位。
（2）在人工干預下檢測部分就位后，啟動系統，自動采集全長膠帶圖像，并進行存儲。存儲后的圖像文件可隨時自選快速、中速或慢速回放?；胤胚^程中，如有必要，可自動采集以幀為單位的接頭圖像或人工有序地采集接頭圖像。采集接頭圖像的同時，采集以幀為單位的故障圖像。
（3）損傷點圖像、接頭圖像可通過日期、接頭號、位置等標志信息進行查詢、比對并通過軟件中的數據分析工具進行準確分析判斷。
（4）系統自動采集皮帶圖像，采用“圖譜法”，皮帶內部有缺陷時，可以直接在圖像上標出來，可出具檢測數據、視頻圖像及報表打印。
（5）輸送帶出現異常時，電腦智能報警，并將相關數據存儲，需要時可由屏幕再現或打印輸出。
（6）系統數據可遠距離傳輸并可進入用戶局域網實現數據共享；
（7）探測圖像的傳輸：監測裝置配置能在井下皮帶機頭配電點或井下變電所中的赫斯曼環網交換機進行數據傳輸功能，用光纖無中繼由探測地點傳到地面辦公室。

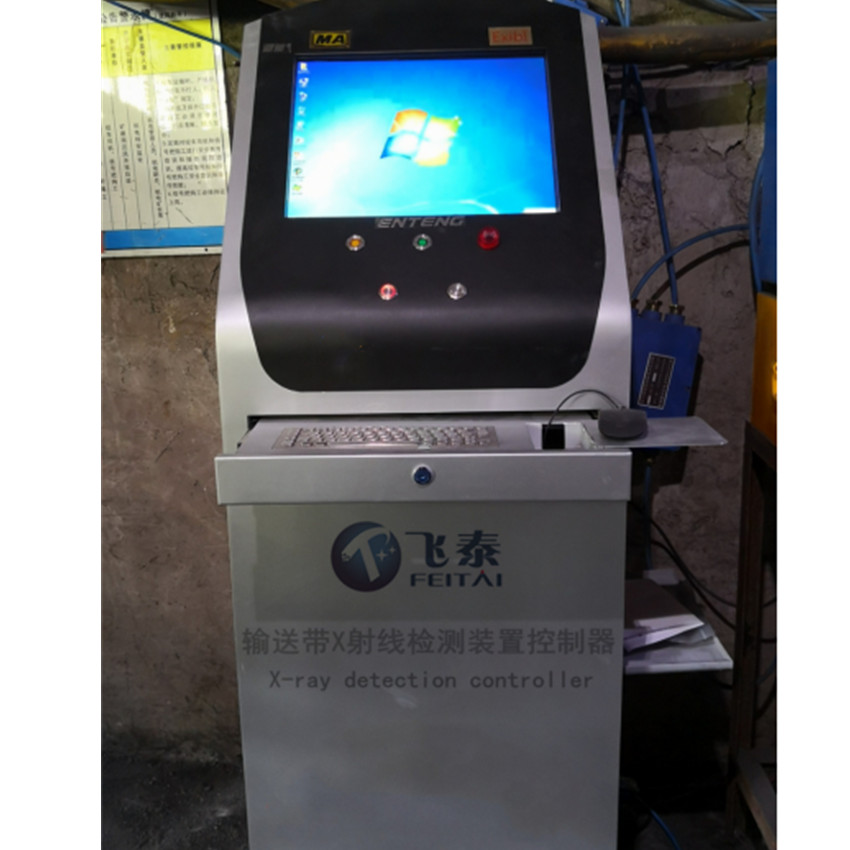

（8）防爆計算機安裝后臺監測軟件，主要完成井下采集數據的控制、接收、處理、顯示、和存儲。并且長期進行監測軟件無償升級服務。
（9）系統總功率小于2kVA。
（10）射線源泄漏計量：在探測部分周圍側面距5cm泄漏計量小于0.5mR/h。
（11）軟件運行環境在Windows 7下。
主要技術參數
1）、系統工作電壓：AC 127V/220V；
2）、系統工作電流：≤2A；
3）、可容檢測膠帶速度：≤9.6m/s；
4）、可容檢測膠帶寬度：≤3.0m；
5）、可容檢測膠帶厚度：≤60mm；
6）、通訊方式：以太網/光纖；
7）、通訊距離：100m/5m/10km/120km；
8）、射線劑量：≤0.5μGy/h；
9）、可識別小斷裂：0.8mm；
10）、可識別小抽動：1.6mm；
11）、缺陷定位誤差：橫向≦1.5cm,縱向≦5cm；
12）、適合環境溫度：-20℃—+40℃；
13）、防護等級：IP54。
除以上技術外，還有其它優點如下：
1.礦用鋼絲繩芯輸送帶探傷裝置， 根據礦山皮帶的實際情況，檢測裝置X射線發射源采用的顯像管為120°角的自閉式發射源，是進口自美國的射線管，壽命長達10年以上，填補國內新空白。對照射的皮帶全覆蓋平面寬度不留任何死角，分辨率高。該射線源是我們和北京凱威集團聯合研發的，于2016年6月份開始為設備服務。
2.鋼絲繩芯輸送帶X射線探傷裝置的采集板探測器是進口的日本賓松的原件，具有分辨率好、清晰度高、影像效果好、使用周期長等優點。
3.鋼絲繩芯輸送帶X射線探傷裝置檢測軟件V2.0其優點：a.代替了速度傳感器在檢測皮帶時，由于皮帶跑偏、打滑造成的速度傳感器對皮帶損傷點的定位失真，嚴重者將失真5米以上，對皮帶的損傷點造成嚴重的誤判。該軟件是在皮帶勻速工作時，軟件自動掃描一個明顯的或有異樣的硫化接頭作為檢查的始點，自動檢測一周后終點與始點重疊，方可得出真實的損傷點和準確的位置，目前還有很多生產鋼絲繩芯輸送帶無損探傷裝置的企業用的還是老式的速度編碼定位傳感器。該定位傳感器是127V的帶電產品，且皮帶內部的編碼器基本上為國產，不能長期使用，在潮濕環境中編碼器經常燒壞，不安全。b.該軟件開發的新一代“圖譜技術”檢測軟件，檢測完畢后，檢測報告馬上顯示在X軸和Y軸上（寬度和長度的幾號接頭上），識別鋼絲損傷的程度和皮帶接頭的伸縮點的狀況，檢測一目了然，如同看電影。系統自動采集皮帶圖像，采用“圖譜法”，皮帶內部有缺陷時，可以直接在圖像上標出來，可出具檢測數據、視頻圖像及報表打印。
4.探傷裝置材質為304-2B不銹鋼材料，壽命長，不生銹，不噴漆，為環保型設備。
5.我公司生產的鋼絲繩芯輸送帶X射線探傷裝置，嚴格執行的是環保部、衛生和計劃生育委員會聯合公告2017年66號文。Ⅰ類放射裝置事故時短時間可以使收到照射的人員產生嚴重放射損傷全與防護要求高。Ⅱ類放射裝置事故時可以使收到照射的人員產生較為嚴重放射損傷，其安全與防護要求較高。Ⅲ類放射裝置事故時一般不會使受到照射的人員產生放射損傷，其安全與防護要求相對簡單。
6.我們的產品除云計算、互聯網相關聯外，還和手機信息捆綁，局域網內實時可以觀測皮帶的檢測狀態及信息，軟件免費升級，終身服務。
7.軟件功能具備以下特點：鋼絲繩芯輸送帶接頭抽動情況、皮帶有沒有鼓包、氣孔及鋼絲繩位移等問題,根據鋼絲繩斷絲和抽動百分比大于或等于20%及行業標準，建議硫化接頭處切斷重新搭接硫化,并出具皮帶狀態的檢測及診斷結果。
8.該裝置具有聲光報警系統
固定式皮帶探傷儀
配置表報價表
|
序號 |
設備名稱 |
數量 |
備注 |
|
1 |
隔爆兼本安型X射線發射箱 |
1套 |
|
|
2 |
本安型X射線接收箱 |
1套 |
|
|
3 |
檢測裝置支架不銹鋼材質 |
1套 |
|
|
4 |
檢測一體機（含A4打印機） |
1臺 |
|
|
5 |
專用軟件 |
1部 |
|
|
6 |
網線/光纜 |
100米 |
|
