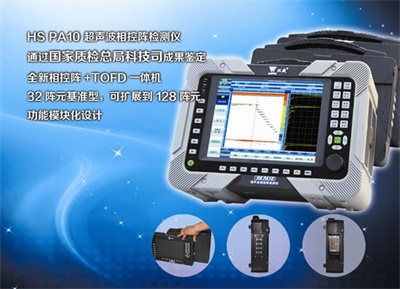

HSPA10型 HSPA20型 HSPA20-F型 相控陣超聲波檢測儀
產品概況
超聲相控陣是超聲探頭晶片的組合，由多個壓電晶片按一定的規律分布排列，然后逐次按預先規定的延遲時間激發各個晶片，所有晶片發射的超聲波形成一個整體波陣面，從而實現聲束位移、聲束偏轉和聲束聚焦等特性，達到各種檢測目的。
超聲相控陣技術已有近20多年的發展歷史。初期主要應用于醫療領域。系統的復雜性、固體中波動傳播的復雜性及成本費用高等原因使其在工業無損檢測中的應用受限。然而隨著電子技術和計算機技術的快速發展,超聲相控陣技術逐漸應用于工業無損檢測,鍋爐、壓力容器、鐵路、航天航空、石油石化、電力、高校等各個行業。
我公司從2005年開始制發國產超聲波相控陣檢測系統，2010年正式推出國人自主知識產權的工業級超聲波相探陣檢測儀HSPA10。

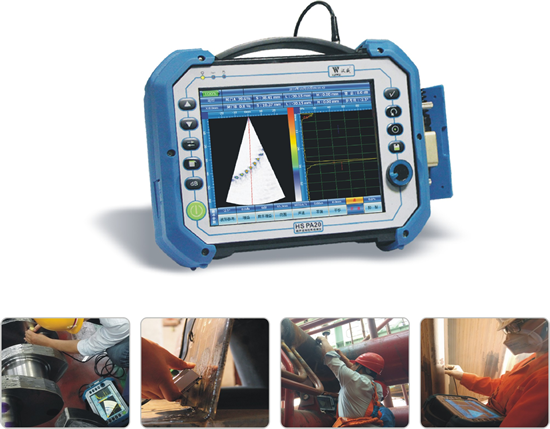

2014年成功推出了小型高集成化的HSPA20型相控陣儀器，體積輕便，集成功能廣泛，內置工藝齊全的新一代產品。

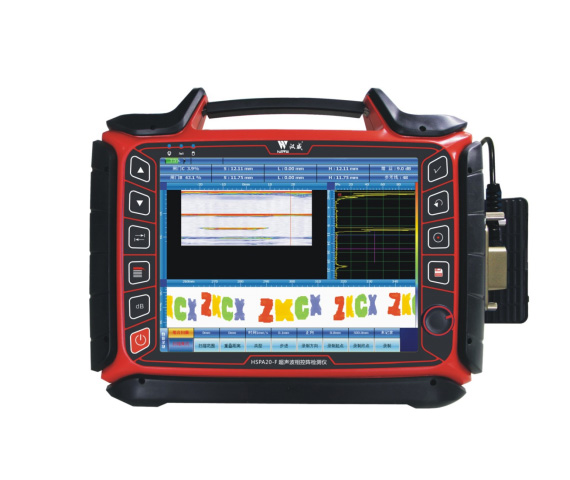

2016年又推出了HSPA20-F型128接收/64激發通道相控陣，64通道并行數模轉換，實時相位控制。
性能特點
→128接收/64激發通道相控陣，64通道并行數模轉換，實時相位控制；
→相控陣、TOFD、A掃一體工作，按鍵切換，自由驗證，缺陷無處逃；
→全新流程化操作模式，易學易用，圖像輕松掃；
→多種工件結構模擬功能，缺陷顯示直觀又明了；
（適用于平板焊縫、“T”型焊縫、角接焊縫、管道焊縫、鍛件、板材、車軸、輪輞等工件檢測）
→具備焊縫模型CAD導入仿真功能；
→內置扇掃焊縫翻轉功能；
→支持線性掃描，串行掃描，扇形掃描，雙晶一發一收掃描，二維聚焦掃描多種掃描方式；
→具備耦合監控功能；
→具備C掃區域定顯功能；
→高達60Hz 顯示刷新率，圖形動態效果更佳；
→全角度的DAC曲線曲線制作及補償功能；
→全程動態聚焦，聚焦性能更好；
→具備高度閘門、聲程閘門自動報警功能，缺陷判別更快捷；
→支持編碼器全程掃查記錄。
儀器參數：
→顯示屏尺寸：10.4英寸 24位真彩顯示,分辨率1024*768
→數據存儲：內部32GB ，外接USB可直接存儲
→擴展接口：USB2.0×2，100M/1000M LAN×1，VGA×1
→編碼器接口：1個(支持兩個編碼器連接)
→報警器：1個
→工作溫度：0－40℃
→儲存溫度:-20℃－65℃
→供電方式：AC220－DC15V交流適配器，11.1V鋰電池
→工作時間：4小時（單電）
→尺寸：340×290×105（mm）
→重量：4.7Kg（含電池）
相控陣功能參數：
→陣元數:64/128
→系統帶寬：0.5-15MHz（-3dB）
→數字化頻率：100MHz 8bit
→數字采樣點：8192
→數字平滑平均：16
→S掃線束：256
→重復頻率：1.0KHz-5.0KHz
→顯示刷新率：可達60Hz
→延時線精度：2.5ns
→檢波方式：正檢波，負檢波，全檢波，射頻波
→發射延時范圍：0-20us
→發射電壓：50V-100V
→脈沖寬度：30ns-500ns（步進10ns）
→脈沖激發方式：負方波
→增益范圍：模擬增益0－80 dB，
數字增益0－30 dB
→增益步進：模擬增益 0.1 dB，數字增益 6 dB
→DAC：16點
→TCG：16點
→聚焦：發射單點聚焦，接收動態聚焦
→掃查圖像：A/C/D/S/L
TOFD模塊參數：
→系統帶寬：0.5-15MHz（-3dB）
→數字化頻率：100MHz 10bit
→數字采樣點：1024
→數字平均：16
→重復頻率：100Hz-1KHz
→顯示刷新率：可達60Hz
→檢波方式：正檢波，負檢波，全檢波，射頻波
→發射電壓：50V-350V
→脈沖寬度：30ns-500ns，（步進10ns）
→阻抗匹配：25Ω-500Ω
→脈沖激發方式：負方波
→增益范圍：110 dB，調節精度0.1 dB
標準配置
序號 | 名稱 | 型號 | 數量 |
| 1 | 相控陣主機 | HSPA20/10/20F | 1臺 |
| 2 | PA20適配器 | PA20-ADA | 1只 |
| 3 | 電源線 | 220V | 1根 |
| 4 | PA20座式充電器 | PA20-ZC | 1只 |
| 5 | PA20電池模塊 | PA20-LiBAT | 2塊 |
| 6 | U盤 | 8G | 1個 |
| 7 | 儀器箱 | 1只 | |
| 8 | PA20儀器箱泡沫棉 | 1件 | |
| 9 | 十字螺絲刀 | 1件 | |
| 10 | 檢驗合格證 | 1份 | |
| 11 | 性能測試報告 | 1份 | |
| 12 | 售后服務卡 | 1份 | |
| 13 | 儀器說明書 | 1份 | |
| 14 | 交貨清單 | 1份 | |
| 15 | 儀器箱 | 1件 |
