石家莊飛泰檢測儀器有限公司是生產看譜鏡（驗鋼鏡）的專業廠。它以高科技人才與我國老一代光譜研制專家為一體，集40余年生產經驗和實踐，綜合廣大用戶的意見和建議，先后研制出了新型用于現場地面使用的長槍看譜鏡和用于經常外出攜帶及在高空窄小部位使用的短槍看譜鏡，新型合式看譜鏡及光纖傳導小型看譜鏡。使我國看譜鏡在生產上有了很大的進步和提高，深受國內外用戶的好評。多年來我廠以市場為導向以良好服務為根本，對用戶及產品負責，是我廠的一貫宗旨。本廠技術力量雄厚，生產檢驗設備先進工藝考究，注重誠信，對產品質量精益求精，真誠為各界用戶服務，并熱烈歡迎廣大客戶垂詢本公司產品。

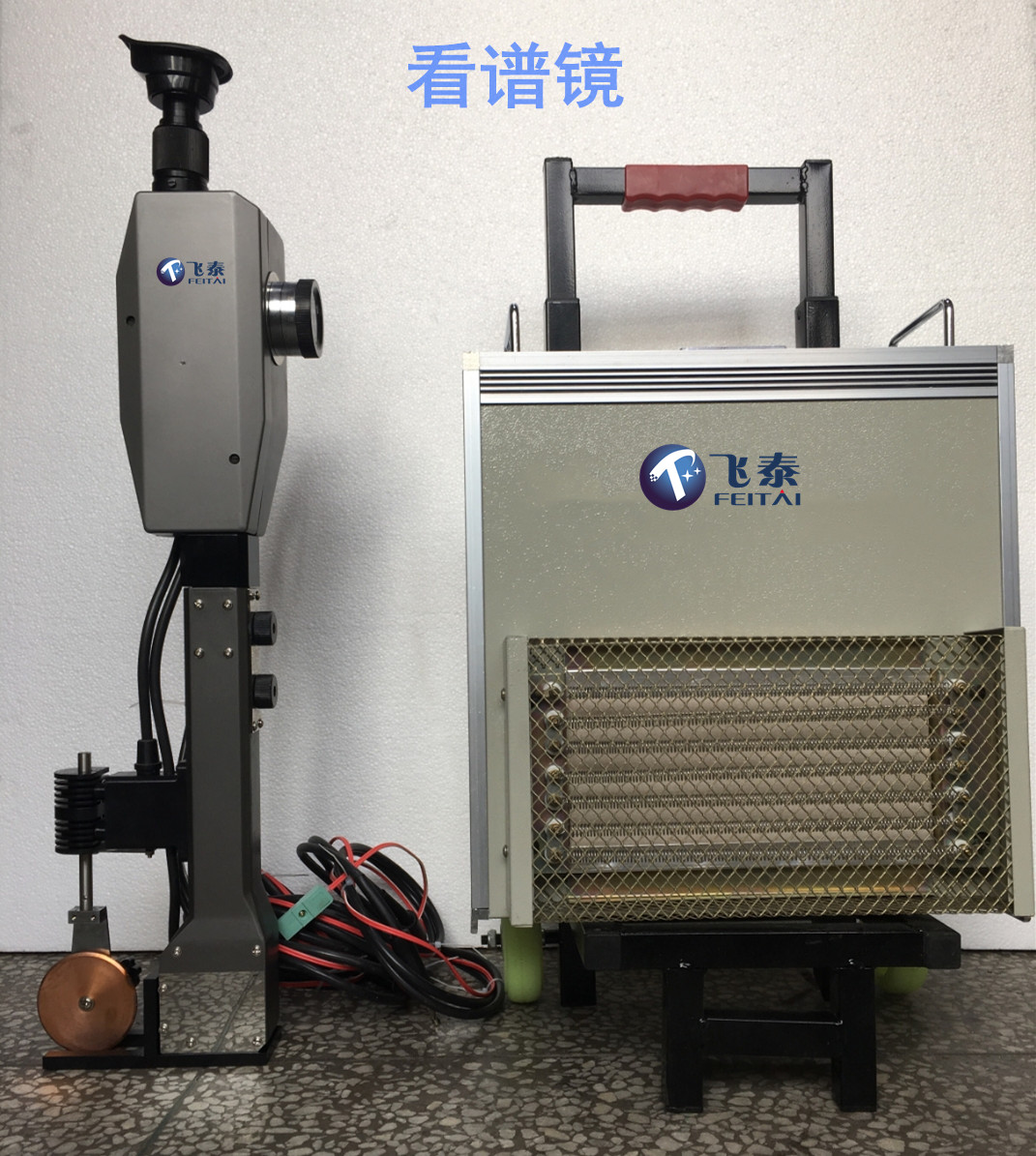

WX-5便攜式看譜儀器 便攜式金屬光譜儀 不銹鋼鋼號驗鋼鏡 看譜鏡
1、儀器的用途
看譜鏡是在可見光譜范圍內，通過目視觀察，比較元素光譜強度的方法，對金屬進行迅速的定性和半定量分析，確定金屬中所含的成分?？醋V分析操作簡單、易掌握、速度快、費用低，對樣品損傷小，無需特殊加工。一般分析某試樣中的5～6種元素只需2～3分鐘，其精度相當準確可靠。所以需要分析大量樣品、容易混料的場合、或需要快速分析的部門等，采用該儀器具有很大的經濟意義。
本攜帶式看譜鏡是專為現場材料分析而設計的具有體積小、重量輕、操作簡單、移動攜帶方便的特點，并設有大護眼罩和擋風罩，以適用于露天作業。目前看譜分析在下列各方面應用很廣：
1.1)機械制造業中，對金屬材料入庫和發放進行檢查，驗證牌號。控制混料，減少失誤。
1.2)零件制造過程中，尤其是熱處理前，對材料牌號進行復查，以保證熱處理的質量。
1.3)在設備安裝、索修和樣機測繪中，確定零部件的材料成份，測定后的零件仍能使用。
1.4)在化學分析中，做分析前的預分析。即用看譜鏡先作出定性和半定量的判斷，然后制定化學分析的合理工藝，能大大提高化學分析的效率，降低成本，提高精度。
1.5)在金屬冶煉中，對爐料進行分析，可大大提高經濟效益。對鋼樣中某些殘余量進行分析，精度高、速度快，能及時指導冶煉。
1.6)用于對廢舊物資的分類和質量事故的檢查分析等。對于大的試樣，不能移動或不能破壞的機件，使用本儀器非常合適，所以本儀器已成為很多企業單位和研究機關不可缺少的常備儀器。
如果將刨屑、礦物質粉末或帶有石墨粉的溶體壓榨成片，則本儀器還可以在非金屬范圍內進行分析。
分析的主要元素有：
鋼中：Cr、W、Mn、V、Mo、Ni、Co、Ti、Al、Nb、Zr、Si、Cu等
銅合金中：Zn、Ag、Ni、Mn、Fe、Pb、Sn、Al、Be、Si等
鋁合金中：Mg、Cu、Mn、Fe、Si、Sn等
2、儀器的主要參數
2.1)光譜范圍：390～700nm
2.2)目視分辨本領:0.05～0.11nm
目視能分辨下列線對：
Fe 613.66nm和613.77nm
Fe 487.13nm和487.21nm
Mn 467.59nm和467.64nm
2.3)色散元件：ZF1棱鏡二塊
頂角60° 底邊長50mm 高30mm一塊；
頂角30° 底邊長25mm 高30mm一塊；
2.4)準直物鏡焦距： f=D/f*260mm=1：8.7
2.5)外形尺寸：625×180×190
2.6)重量：3.2公斤（加儀器箱和備件總重約10公斤）
儀器的安裝和使用
5.1)攜帶式看譜鏡及其備件，裝在儀器箱內，按裝箱單查收有無缺件，檢查有無因運輸松動或損壞的地方。
5.2)裝好分析電極，調好極間距離、試樣與電極間距以2mm為宜。
5.3)將接線插頭接到發生器上，將發生器接通電源。注意用WPF-26型發生器時，必須有接地良好的三線插座，否則發生器不能正常工作。
5.4)將儀器接觸板座放在試樣上，按下把手上的遙控開關，電極和被分析試樣間就有電弧產生。
注意！電源接通后電極架上有高壓，不能觸及。
5.5)轉動亮度調節鈕，通過反射鏡③觀察，將光斑調在屏的中間。
5.6)將波長鼓輪放在40刻度左右，從目鏡觀察光譜，轉動視度調節⑦使譜線達最清晰。然后微動亮度調節手輪使譜線最亮，若譜線上下亮度不一樣時，可調整連接筒下部的兩螺釘13使譜線上下都亮。
5.7)轉動波長鼓輪，將被分析的光譜轉動到視場中間，即可進行分析，分析前需用砂輪或銼刀將電極和試樣清理干凈，分析一種試樣應換一顆電極，若用園盤電極時，每分析一次后，將電極轉一個位置。
儀器的保養
對光學儀器的合理保養，直接影響儀器的使用壽命和使用效果，所以是非常重要的。
6.1)儀器要存放在干燥處以防光學零件發霉。經常保持外露光學零件的清潔，若有灰塵及時用軟毛刷或麂皮擦凈。若有脂印或油跡應立即用脫脂棉浸少量酒精乙醚混合液（比例1：2）擦掉。
6.2)輕拿輕放，防止與其它物品碰撞。更換電極時不要用力太猛。
6.3)工作時不可觸及電極架和電極以防觸電，不可用眼睛直視弧光以免刺傷眼睛。
6.4)儀器用完后及時清潔，妥善放入儀器箱內。
6.5)保護玻璃臟后應及時更換。
7、故障及排除
7.1)光譜逐漸變暗，可能由以下幾方面引起：
7.1.1保護玻璃太臟。排除方法：更換保護玻璃。
7.1.2目鏡表面太臟。排除方法：擦凈。
7.1.3鏡片發霉。檢查方法：將全套目鏡取下，在開啟光源情況下，通過光欄觀察孔徑光斑，若光斑中有樹枝狀贓物，即是鏡片發霉，需要更換鏡片。
7.2)亮度調節鈕不起作用或亮度斑在光屏處找不到可能是：
7.2.1連線斷了，需打開主體蓋，必要時還需打開聯接筒蓋，將斷線接好，調好長短。
7.2.2反射鏡13的位置有變，將光點反不到光屏上，需打開聯接筒蓋，在光譜亮度正好時調反射鏡13位置，使光斑成在光屏中心后固緊。
7.3)轉動鼓輪譜線不移動可能是：
7.3.1棱鏡轉軸或頂桿卡死。排除方法：打開主體蓋，視具體情況通過加潤滑油或重新研磨排除。
7.3.2鼓輪與凸輪之間固緊螺釘松脫，需旋下鼓輪端面螺絲，拿下手輪將緊固螺釘擰緊（要同時調好凸輪方位）。
7.4)譜線波段范圍有較大位移，可通過調整頂桿所頂的螺釘來校正或通過改變凸輪與鼓輪的相對位置來校正。
鼓輪刻度變化太大時（即0位變化大）可松開鼓輪端面的三螺釘，轉動刻度鼓輪位置來調整。
7.5)當視場光欄歪斜時，可松開固定整套目鏡的三螺絲，將整套目鏡轉一角度來調整。
7.6)護眼罩歪斜。將壓護眼罩的壓圈轉松，可將護眼罩轉動，若需右眼觀察換左眼觀察時，將壓圈及擋板取下，將護眼罩右孔套在目鏡上后重新固緊，即可使用左眼觀察。
7.7)譜線歪斜是因狹縫轉動所致，視場上有橫黑線是狹縫上有贓物所致，需通過轉動狹縫和清潔狹縫排除。狹縫清潔方法：用軟木桿削成尖劈，用少量酒精順狹縫方向擦。
7.8)光學零件應盡量少擦，尤其是內部光學零件，非有經驗的專業人員不得拆卸，嚴重故障應送專門修理單位或制造廠修理。

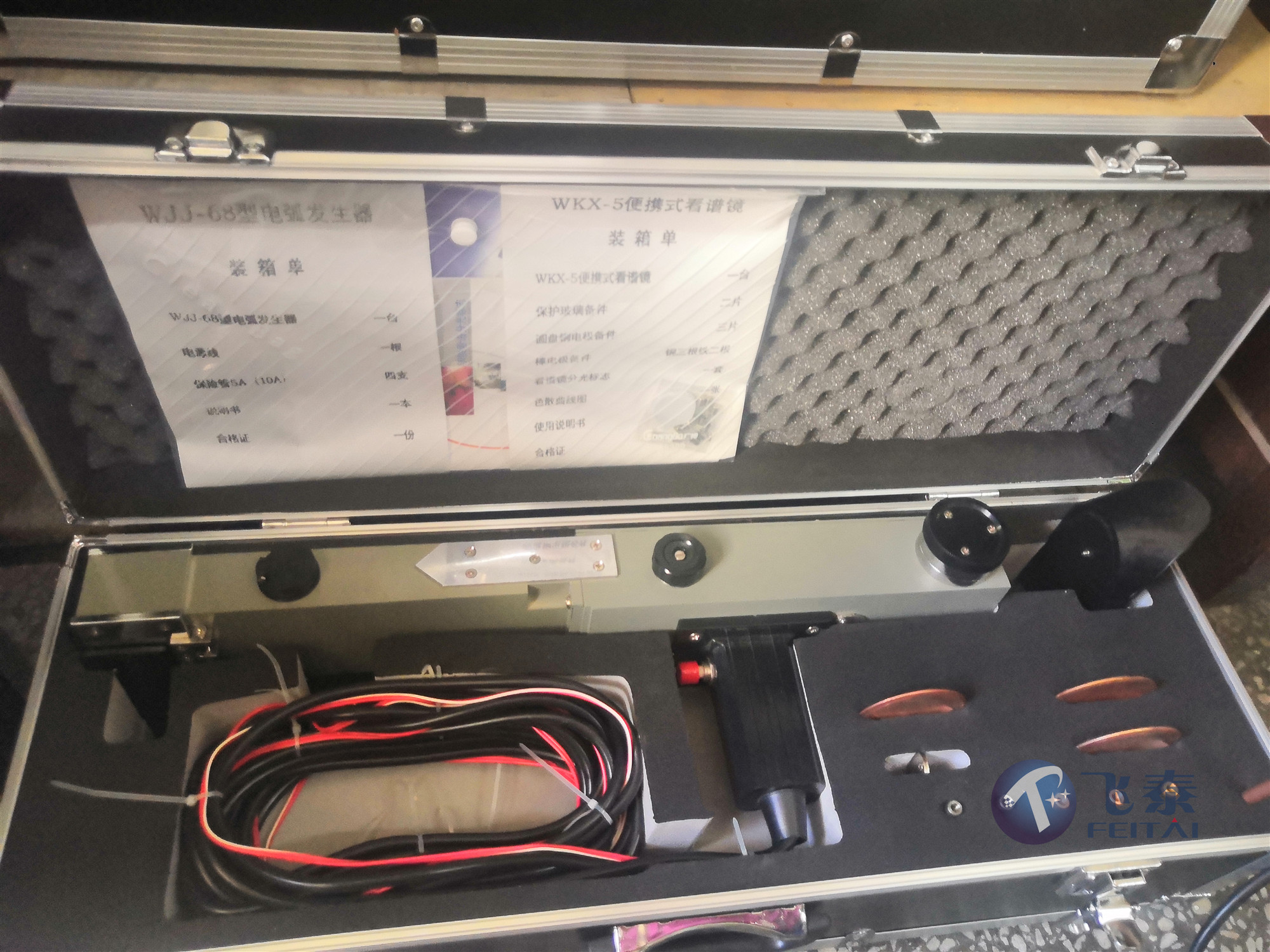

8、儀器的成套性
8.1)主體儀器箱，箱內有：
①WX-5型看譜鏡 1臺
②保護玻璃備件 2片
③圓盤電極備件 銅2片、鐵1片
④棒電極備件 銅3個、鐵2個
⑤看譜分析標志 1套
⑥使用說明書 1本
⑦WX-5型看譜鏡裝箱單 1份
⑧WX-5型看譜鏡合格證 1張
8.2)附件箱：交流電弧發生器一臺（附說明書）
