石家莊飛泰檢測儀器有限公司專生產加工各類超聲波鋼軌探頭，鋼軌焊縫串列掃查架，K型掃查器批發、零售、OEM、定制，本公司有從事超聲波檢測和超聲波探頭研究開發具有二三十年經驗和技術的專家，主要生產超聲波探傷儀、換能器、連接線、高頻接插件等檢測器材。

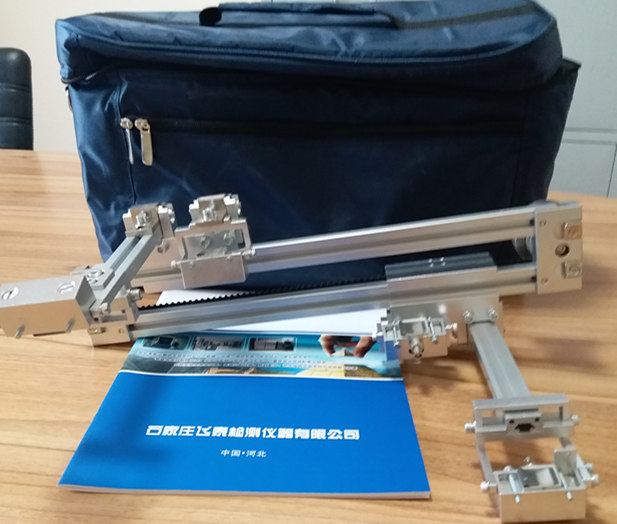

鋼軌K型掃查架 飛泰品牌操作簡便，使用方便，探傷范圍大，效率高，結果可靠。
鋼軌焊縫K型掃查器可以針對鋼軌焊縫軌頭到軌底進行串列式掃查，解決了鋼軌焊縫手工探傷難度大，檢查范圍小，結果不可靠的問題，提高了軌腰和軌底三角區探傷結果的準確性和可靠性。由于鋼軌焊縫掃查架可以對軌墻進行精細掃查，使用證明該掃查架可以準確探出焊縫軌墻的各種缺陷，尤其是對平面狀缺陷具有很高的靈敏度，而這種平面狀缺陷用單探頭很難發現。
二、產品特性
鋼軌K型掃查架帶有兩個可以同時朝相反方向運動探頭夾具。
保證超聲波在鋼軌中傳播的總聲程始終不變。
使用時配合一發一收兩個探頭，將掃查器置于鋼軌中心，旋轉旋鈕使探頭從標尺起點運動到并攏時，即可完成焊縫斷面從上到下探傷，傷損深度直接由標尺讀出。掃查器具備磁吸附功能。
鋼軌K型掃查架可以配合任何具有具有一發一收接口的超聲儀器使用。與HT-10、JGT-10、JGT-5DSS、JTS-9HS、CTS-9003H、CTS-1008、CTS－1003、CTS-1002配合使用時便攜性更好，特別適合野外作業。
掃查軌底焊縫時,轉動旋鈕，將A滑軌上的滑動平臺滑至軌底焊縫刻度的零刻度處，此時相對的B滑軌上滑動平臺處軌頭探頭夾具應該與A滑軌探頭處于中心重合位置，如果不重合，請松開滑臺處的同步帶固定板螺釘調整至大致重合。然后將整個掃查器平移，使軌頭焊縫起點標志線對準焊縫中心。此時聲束入射點位于焊縫截面中心。左右轉動旋鈕，使聲束分別完成對左右兩邊焊縫的覆蓋，當傷損波出現時，可以通過軌頭焊縫刻度和滑動平臺邊緣讀出傷損位置。掃查軌頭焊縫時如有必要時可以將軌底探頭關節轉到懸空位置以減小旋鈕轉動時的摩擦力。
三、探頭位置及壓力調節

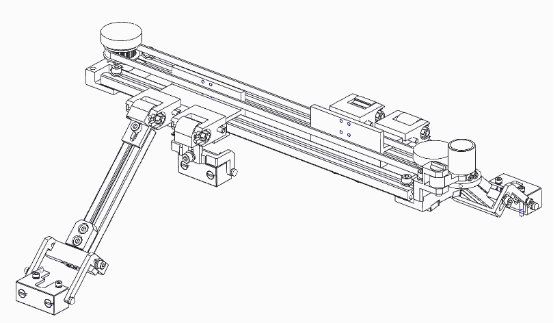

因為鋼軌形狀的微小差異導致耦合不良時，可以通過調節下圖中的各螺釘來使探頭穩妥貼合在工件表面。
軌底探頭豎直方向調節：用4號內六角扳手松開螺釘A，B，C可以在豎直方向調節探頭位置。
軌底探頭水平方向調節：用3號內六角扳手松開螺釘E，F可以在水平方向調節探頭位置從而調節探頭壓緊力，當滑臺與滑軌之間因為磨損導致間隙變動時可調節探頭水平位置保證耦合。
軌頭探頭豎直方向調節：用4號內六角扳手松開螺釘D可以在豎直方向調節軌頭探頭位置。
軌底，軌頭探頭耦合力微調：用一字頭螺絲刀調節螺釘G，H可以調整彈簧的壓力。

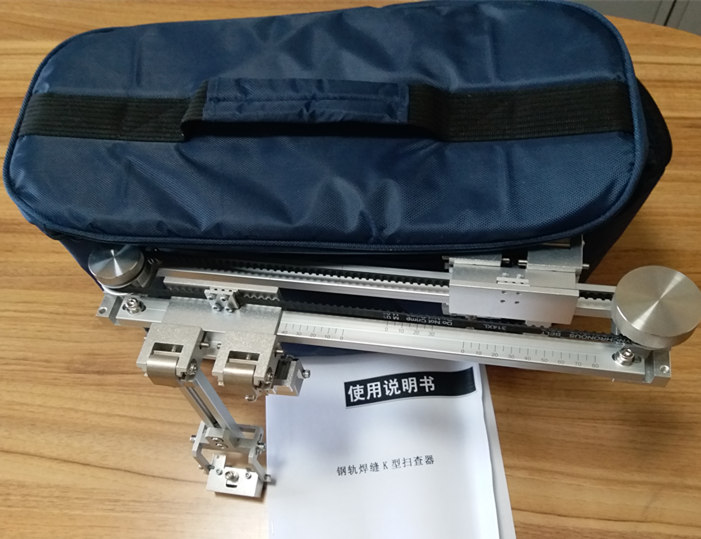

四、鋼軌焊縫K型掃查器配置清單
| 序號 | 名稱 | 數量 | 單位 |
| 1 | K型掃查器飛泰牌 | 1 | 套 |
| 2 | 掃查器專用探頭 | 4 | 只 |
| 3 | 探頭連接線（雙線） | 2 | 根 |
| 4 | 中文使用說明書 | 1 | 本 |
| 5 | 掃查器專用包 | 1 | 個 |
| 6 | 工具配件 | 1 | 套 |
產品客戶：天津鐵路，河北鐵路，山西鐵路，內蒙古鐵路，遼寧鐵路，吉林鐵路，黑龍江鐵路，江蘇鐵路，浙江鐵路，安徽鐵路，江西鐵路，山東鐵路，河南鐵路，湖北鐵路，湖南鐵路，廣東鐵路，廣西鐵路，重慶鐵路，四川鐵路，云南鐵路，寧夏鐵路，各地區地鐵，工務段。
