充電式磁軛探傷儀
一、產品概述
微型磁軛探傷儀，是利用磁軛對鐵磁性材料制成的工件進行磁化的輕便微型磁粉探傷設備，能對各種零件磁化，適用于油田、造船、內燃機配件、煤礦、機械、標準件、油泵油嘴、飛機制造、汽車零件、造橋、化工、鍋爐壓力容器、鐵路等行業產品，因鍛壓、淬火、焊接、疲勞等引起的表面及近表面缺陷，如鏈桿、曲軸、軸承、高強度螺栓、彈簧、鍛件、石化管件、閥門、葉片、齒輪、軋輥、錨鏈以及焊縫等幾何形狀復雜工件的探傷。
微型磁軛探傷儀有交流、直流、交直流兩用磁粉探傷儀，直流供電電源為可充電池，適用于野外無電源現場操作以及高壓不能進入的容器、橋梁、管道等現場操作，一次充電連續工作時間可達6小時以上。交流供電電源采用~220V電源直接輸入，無需其他儀器配套，操作方便、簡單、重量輕、便于攜帶，因而該儀器得到廣泛使用。
二、技術參數
分類 | CJE12/220 交 直 流 | |
電 源 | 220V50Hz –12V | |
充 電 電 源 | 220V 50Hz | |
使 用 電 池 | MF12—7.2AH | |
工 作 電 流 | AC1.4A DC1.7A | |
充 電 時 間 | 8~15h | |
電瓶使用時間 | 6小時以上 | |
工作間隙時間 | 1分鐘開1分鐘關 | |
磁 化 極 距 | 50~200mm | |
提升力 | A C | >5.5kg |
D C | >26kg | |
重量 | 探 頭 | 3.1kg |
電池包 | 2.9kg | |
外形 尺寸(㎜) | 探 頭 | 208×52×146 |
電池包 | 160×70×100 | |
充電器 | 75×50×40 | |

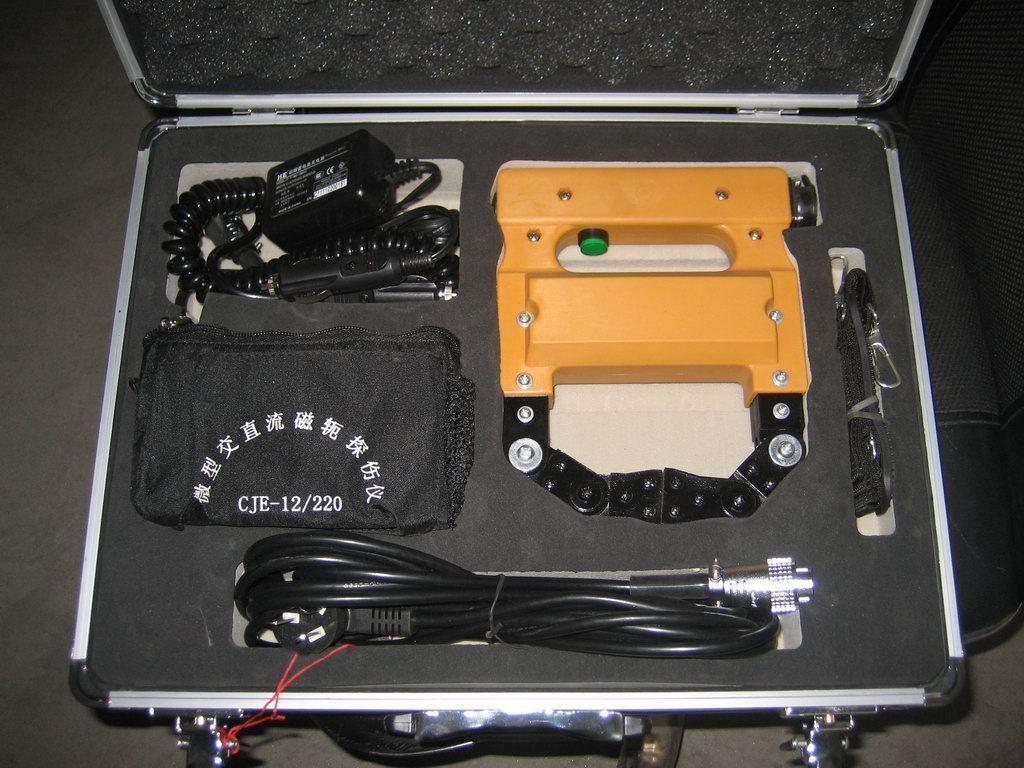

三、儀器成套性
標準配置 |
|
探 頭 | 1 臺 |
電 池 包 | 1 只 |
電 池 | 1 只 |
電 源 線 | 1 根 |
環 繞 線 | 1 根 |
保險絲管 | 2只（5A） |
使用說明書 | 1 份 |
合 格 證 | 1 份 |
保 修 卡 | 1 份 |
包 裝 箱 | 1 只 |
四、使用操作與注意事項
1、使用前應在活關節銷釘部位加少量潤滑油。
2、探頭的磁極頭應與工件保持良好接觸后方可按動開關，探頭離開工件前應及時松開開關。以免操作不當造成儀器過熱損壞故障。
五、充電方法與電量不足判斷
1、將充電器（適配器）與電瓶連接后，充電器（適配器）插頭插入220V電源插座，充電器上紅燈亮起，待紅燈轉為綠燈時表示充電結束，充電時間約12小時。
2、在使用電池箱供電時，提升力明顯下降或試片顯示效果不佳時，應進行補充充電，充電時間約12小時。
3、1/0開關功能：0擋供220V電源使用，1擋供12V直流電源使用。
