家具檢測儀器 表面位差度 翹曲度 平整度測定儀
FTP100A平整度儀
一、概要：
平整度是指產品（部件）表面在0～150MM范圍內的局部的平整程度。
適用標準：GB 24977-2010， GB/T 3324-2008 ，GB/T 3325-2008

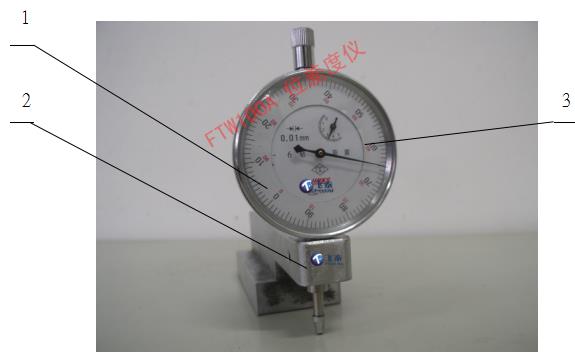

二、外觀說明：
1．本體
2．接觸頭
3．百分表
三、技術參數：
1. 移動范圍 150mm 測量范圍 0-12.7mm
2. 適用標準：GB3324-1995，GB 24977-2010
3. 示值精度 0.01mm 測量精度 ≥0.03mm
4. 體積(約) 30mm ×30mm ×250mm
5. 重量(約) 1kg
FTQ100A翹曲度儀
一、概要：
翹曲度是指產品（部件）表面上的整體平整程度.
適用標準：GB 24977-2010， GB/T 3324-2008 ，GB/T 3325-2008

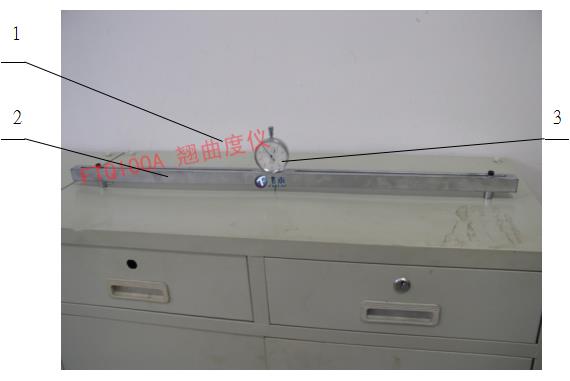

二、外觀說明：
1．本體
2．接觸頭
3．百分表
三、技術參數：
6. 誤差不大于0.1MM
7. 移動范圍 1500mm 測量范圍 0-12.7mm
8. 示值精度 0.01mm 測量精度 ≥0.03mm
9. 適用標準：GB3324-1995，GB 24977-2010
10. 體積(約) 80mm ×60mm ×1500mm
11. 重量(約) 3kg
操作步驟：
用于柜類、桌類等測平面翹曲度應采用誤差不大于0.1MM的翹曲度測定器具。測定時，將器具放置在試件的對角線上，測量試件中點與基準直線的距離，以其中一個大值為翹曲度平定值。
FTW100A位差度儀
一、概要：
位差度是指產品中門與框架、門與門、門與抽屜、抽屜與框架、抽屜與抽屜相鄰兩表面間的距離。
適用標準：GB 24977-2010， GB/T 3324-2008 ，GB/T 3325-2008

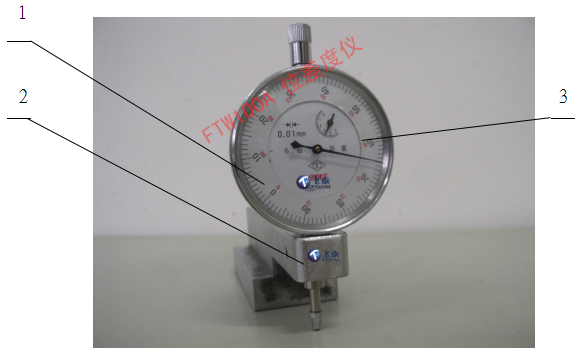

二、外觀說明：
1．本體
2．接觸頭
3．百分表
三、技術參數：
12. 測量范圍 0-25mm 示值精度 0.01mm
13. 重量(約)：0.8kg
14. 符合標準GB/T 3324-1995 GB 24977-2010
15. 測量平面誤差不大于0.1mm
16. 體積(約) 125mm ×40mm ×40mm
四、操作步驟：
測定時，應選擇門與框架（或門與門、門與抽屜、抽屜與框架、抽屜與抽屜）相鄰兩表面間距離大部位，在該相鄰表面中任選一表面為測量基準，將器具的基面安放在測量基面上，器具的測量面對另一相鄰表面進行測量（并沿著該相鄰表面再測量一個或一個以上部位）。當測得都是正（或負）值時，以大絕對值為位差度測定值；當測得值為正負時，以大的絕對值之和為位差度測定值，并以大測定值為位差度評定值。
當設計要求門（或抽屜）與框架相鄰表面間為某一距離值時，應在每次測得的量值上扣除該距離值。
五、環境要求：
1. 室溫0℃～40℃范圍內；
2. 相對濕度不大于80%；
3. 周圍無震動、無腐蝕性介質和無較強電磁場干擾的環境中；
六、標準配置
序號 | 名稱 | 數量 |
1 | 儀器主機 | 1臺 |
2 | 說明書 |
1份
|
3 | 保修卡 | |
4 | 合格證 |
