石家莊飛泰檢測儀器有限公司生產的FUT880支柱絕緣子瓷套超聲波探傷儀適用于瓷套、支柱絕緣子生產單位、制造、安裝、維護，發電廠、變電站、開關站、換流站、串補站以及高壓配電設備所在區域，戶內和戶外外徑≥Φ60mm高壓支柱瓷絕緣子及外徑≥Φ160mm的斷路器、CT、PT（含CVT）、避雷器等設備瓷質外套的超聲波檢測，需要缺陷檢測和質量控制的領域。
IP65防護等級，全防水、防油、防塵設計

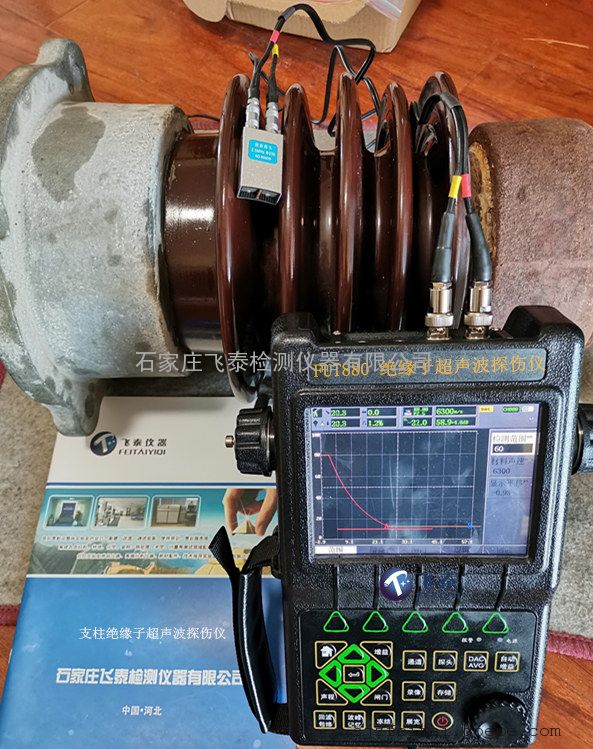

FUT880 支柱瓷絕緣子、瓷套專用超聲波探傷儀是飛泰公司專注多年精心研制的產品，該產品設計獨特、制造精良、操作便捷、功能強勁，集諸多優勢于一身，自問世以來一直倍受用戶親睞，它能夠快速便捷、無損傷、準確地進行支柱絕緣子，瓷套內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。采用全數字TFT 640×480真彩色液晶顯示屏，可根據環境選擇操作界面風格，液晶亮度可調節，界面設計人性化、波形顯示細膩；可全屏清晰發現缺陷；單手可把持操作，曲線制作、探頭校準等常規操作均可自動完成；核心處理器CPU主頻400M，能快速完成復雜運算，實現智能缺陷分析；低功耗設計配備大容量高性能鋰離子電池模塊可連續工作10小時以上；支持多語言版本。防水、防油、防塵可達到IP65防護等級。
二、 支柱瓷絕緣子、瓷套專用超聲波探傷儀執行標準
DL/T303-2014《電網在役支柱瓷絕緣子及瓷套 超聲波檢測》
GB/T2900.8 電工術語 絕緣子
GB/T12604.1 無損檢測術語 超聲檢測 J
B/T9214 A型脈沖反射式超聲探傷系統工作性能測試方法。
JB/T10061 A型脈沖反射式超聲探傷儀通用技術條件
JB/T10062 超聲探傷用探頭性能測試方法
JB/T 10063 超聲探傷用1號標準試塊 技術條件
DL/T 675 電力工業無損檢測人員資格考核規則

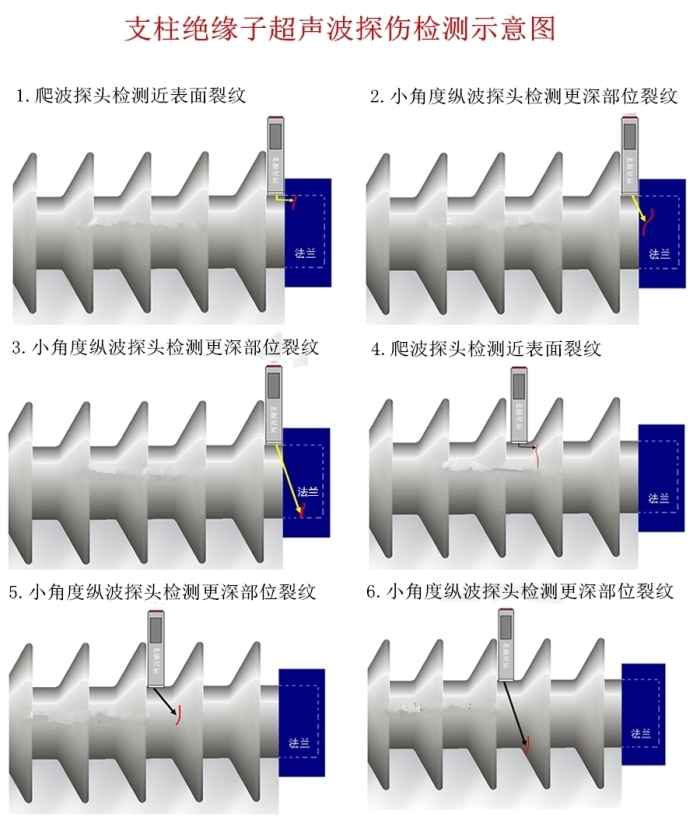

三、 支柱瓷絕緣子、瓷套專用超聲波探傷儀探頭的弧面選擇

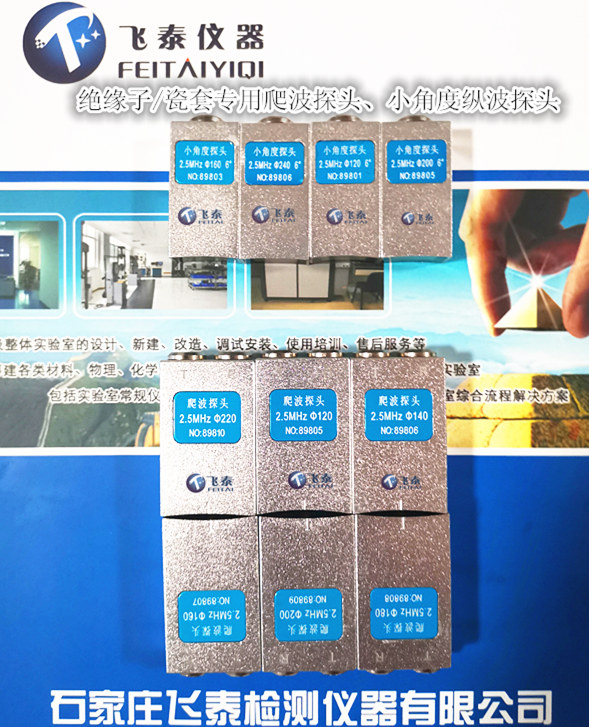

探頭移動時要求保持與檢測面的良好吻合，應選用與試件曲面相匹配的探頭。一般可在支柱瓷絕緣 子及瓷套直徑變化 20mm 范圍內選用一種規格弧度的探頭，但僅允許曲率半徑大的探頭探測曲面半徑小 一檔的試件（一檔為 20mm）。探頭的弧面直徑分為：Φ100mm、Φ120mm、Φ140mm、Φ160mm、Φ180mm、 Φ200mm、Φ220mm、Φ240mm、Φ260mm、Φ280mm、Φ300mm、Φ400mm、Φ500mm、Φ600mm 以及平面 15 種規格。
四、FUT88 支柱瓷絕緣子、瓷套專用超聲波探傷儀數據處理軟件DataPro
該軟件是絕緣子超聲波探傷儀的通訊軟件，軟件運行在MS Windows系統下，可以通過USB通訊接口與儀器連接，讀取儀器內存儲的波形和參數，并給出直觀的顯示圖形；可以將波形和數據存入數據庫，并可隨時調出或刪除數據庫中的保存的測量數據；可以將數據輸出與計算機相連的打印機。軟件的主界面如右圖所示：
五、技術參數
◆技術參數優勢
檢測范圍：0~20000mm
工作頻率：0.2~20MHz（可根據探頭頻率全自動匹配，無需手動設置）
聲速范圍：300~15000m/s
動態范圍：≥36dB
垂直線性誤差：≤2.5%
水平線性誤差：≤0.1%
分 辨 力：>40dB(5P14)
靈敏度余量：>65dB(深200mmФ2平底孔)
數字抑制：0~80%，不影響線性與增益
電噪聲電平：≤8%
探頭類型：直探頭、斜探頭、雙晶探頭、穿透探頭
閘 門：進波門、失波門；單閘門、雙閘門讀數；峰值觸發、邊沿觸發。
報 警：蜂鳴報警，LED燈報警
電 源：直流（DC）9V
待機時間：>10小時
外型尺寸：285mm×225mm×72mm
環境溫度：-10~50℃
相對濕度：20~95%RH
注：以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得。
支柱絕緣子超聲波JYZ-BXI校準試塊 JYZ-2爬波探頭JYZ-1 電力瓷套、瓷支柱絕緣子參考試塊 對比試塊JYZ-G 爬波探頭JYZ-3
人員
超聲波檢驗人員須經過本導則附錄A所列檢驗工藝的培訓并經考核合格后方可執行檢驗工作和檢驗報告的簽發。
超聲波檢驗人員須熟悉并掌握本導則的各項規定，并按規定的檢驗工藝進行操作。
安全及工作環境
超聲波檢驗工作須遵守《國家電網公司電力安全工作規程（變電站和發電廠電氣部分）》的有關規定，當現場工作環境不具備檢驗條件時，檢驗人員應停止工作，待環境條件符合要求后再行工作。
數字式A型脈沖反射式超聲波探傷儀器的要求
儀器的性能指標應符合JB/T 10061的規定。
儀器的性能測試方法應符合JB/T 9214的規定，測試周期為1年。
儀器的工作頻率范圍至少為1～6 MHz。
儀器的實時實采樣頻率不小于100 MHz。
儀器可記錄波形應≥500幅。
儀器顯示刷新率應≥60HZ。
儀器可測聲速范圍：100～15000m/s。
儀器須配有標準的通信接口，可通過界面程序與計算機進行數據和波型交
