產品分類Product

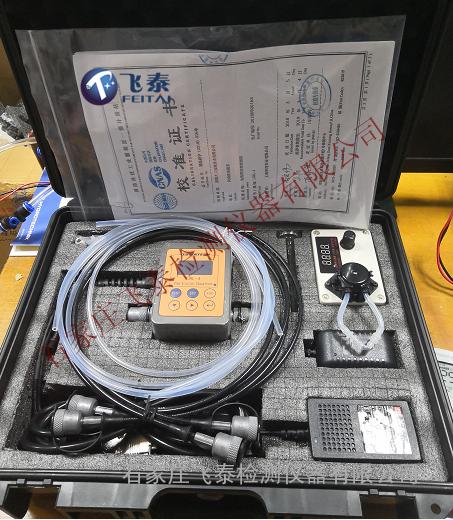

FTLWL-4在線離線油液污染度檢測儀
便攜式油污染度檢測儀 專注水利行業
液壓油清潔度檢測儀，液壓油污染度監測儀器，在線油液顆粒度監測儀，便攜式液壓油污染度檢測儀，液壓油顆粒度含量檢測儀。
便攜式油污染度檢測儀符合DL/T 432，GB20082，ISO4407，用于測量磷酸酯抗燃油、汽輪機油、液壓油、變壓器油及其他各種輔機用油等油品的顆粒污染度。尤其適用油樣乳化現象嚴重或黏度過大的油品。測定方法是將油樣經真空過濾，使油樣中的顆粒平均分布于微孔濾膜上，在油污染度比較顯微鏡的透射光下，與油污染度分級標準模板進行比較，確定油樣的顆粒污染度等級。可廣泛應用于電力、水利、石油、化工、商檢及科研等部門。
檢測原理
FTL W L - 4型顆粒計數器采用ISO11171I/SO4402規定的遮光法原理進行油液污染度檢測。遮光
法 （ L ight Extinction）又可稱為消光法或光阻法，*小檢測粒徑可為1μm或4μm（C）。遮光法具有檢測
速度。
性能特點
● 儀器主要由顯示屏、按鍵、外圍接口等組 成。
● 適用于現場的在線檢測，可實時監測各種 液壓和潤滑系統的油液顆粒污染度。
● 采用激光光阻法（遮光式）原理研制，適用于所有普通的礦物油和石油基介質、液壓油、變壓器油、汽輪機油、航空煤油、磷酸酯油等油液的污染度檢測。
● 測試速度快，至少每分鐘給出一次測試結果 。
● 檢測的粒徑尺寸多達16個。
● 內 置 ISO4406-1999、NAS1638、GJB420A-96、GJB420B-06顆粒污染度等級標準。
● 可設置μm或μm（c）檢測形式。
● 可直接給出通道顆粒數和污染度等級，重復性好。
● 內 置兩條校準 曲 線（ACFTD校準曲 線、ISOMTD 校準曲 線），可依 據 ISO4402 或ISo11171標準進行校準。
● OLED顯示，薄膜觸鍵操作。
● 對流經傳感器的流量進行實時監測。
● 對流經傳感器的溫度進行實時監測。
● 具有標準串行RS485通信端口，另可選擇 RS232或4-20mA通信端口，可外接計算機或PLC完成控制及檢測數據的傳輸、存儲 和處理。
● 儀器可實現連續自動檢測。
● 采用高強度鋁外殼，抗干擾性強、耐高溫 高壓、堅固耐用。
技術指標
● 光 源：半導體激光器
● 檢測范圍：1～100μm或4～70μm (c)
● 靈 敏 度：1μm（ISO 4402）或4μm（C）(GB/T18854-2002，ISO 11171)
● 檢測標準：內置ISO4406、NAS1638、GJB420A-96、GJB420B-06標準
● 粒徑尺寸：1um、2um、5um、10um、15um、25um、50um、100um；
4um(c)、4.6um(c)、6 um(c)、10 um(c)、14 um(c)、21 um(c)、38 um(c)、70 um(c)
● 計數準確性：±0.5個污染度等級
● 在線檢測壓力：0.2～10MPa；0.2～40MPa（選配減壓閥）
● 接口方式：外徑Ф6、內徑Ф4的尼龍管組件或測壓接頭（高壓接頭）
● 適合流速：10～300ml/min
● 通訊接口：標配RS485接口，可更換為RS232接口或4-20mA接口
● 結果儲存：USB接口儲存至U盤
● 檢測樣品的溫度：0～80℃
● 工作溫度：-20℃～60℃
● 儲存溫度：-30℃～80℃
● 供 電：直流9V，1A或電源適配器
● 外形尺寸：100×75×70mm
● 儀器凈重：1kg
出廠檢測和售后服務
石家莊飛泰檢測儀器有限公司儀器出廠前均進行嚴格的檢驗并出具《出廠檢驗報告》，采用的標準物質為“國防科技工業顆 粒度一級計量站”生產的GBW（E)120017（ACFTD油中顆粒標準物質）或GBW（E)120083（油 基MTD顆粒標準物質）。
第三方檢定證書
國內顆粒計數器檢定機構為“國防科技工業顆粒度一級計量站”，位于河南省新鄉市。如初次 購買時需要第三方的檢定證書，我們負責聯系并將儀器寄往“國防科技工業顆粒度一級計量 站”進行檢定，并出 具《檢定證書》。當顆粒計數器需要再次校準時，可自行和“國防科技工業顆粒度一級計量 站”聯系.
結構產品企業出廠檢驗項目
產品品種 | 執行的標準名稱、標準號 | 檢測項目 |
平面滑動閘門 | GB/T 14173-2008 《水利水電工程鋼閘門制造、安裝及驗收規范》 | 中心距、跨度、厚度、高度、寬度、對角線相對差、縱橫中心線偏差、錯邊、扭曲、間隙、直線度、彎曲度、平面度、局部平面度、平行度、傾斜度、同軸度、垂直度、表面粗糙度、橡膠硬度、金屬硬度、淬硬深度、焊縫外觀質量、焊縫內部質量、表面清潔度、 防腐蝕涂層質量、鑄件或鍛件內部質量、鑄件或鍛件外部質量 |
平面定輪閘門 | 除具備平面滑動閘門的檢測項目外，另增加定輪的端面跳動、徑向跳動 | |
平面鏈輪閘門 | 同平面定輪閘門的檢測項目。 | |
弧形 閘門 | 除具備平面滑動閘門的檢測項目外，另增加連接面摩擦系數、弦長、弧度與樣板間隙、曲率半徑。 | |
人字 閘門 | 中心距、跨度、厚度、高度、寬度、對角線相對差、縱橫中心線偏差、錯邊、扭曲、間隙、直線度、彎曲度、平面度、局部平面度、平行度、傾斜度、同軸度、垂直度、表面粗糙度、橡膠硬度、金屬硬度、焊縫外觀質量、焊縫內部質量、表面清潔度、防腐蝕涂層質量、鑄件（鍛件）內部質量、鑄件（鍛件）外部質量、接觸斑點 | |
攔污柵 | 中心距、跨度、厚度、高度、寬度、對角線相對差、縱橫中心線偏差、錯邊、扭曲、間隙、直線度、彎曲度、平面度、局部平面度、 平行度、傾斜度、同軸度、垂直度、焊縫外觀質量、焊縫內部質量、表面清潔度、 防腐蝕涂層質量、鑄件（鍛件）內部質量、鑄件（鍛件）外部質量 | |
蝶閥 | GB/T 14478-1993《大中型水輪機進水閥門基本技術條件》、GB/T 12224-2005《鋼制閥門 一般要求》、GB/T 12232-2005《通用閥門 法蘭連接鐵制閘閥》 | 端面跳動、行程、時間、直徑、壓強、泄漏量、間隙、電氣絕緣電阻、圓柱度、直線度、同軸度、垂直度、表面粗糙度、橡膠硬度、金屬硬度、焊縫外觀質量、焊縫內部質量、鑄件（鍛件）內部質量、鑄件（鍛件）外部質量、防腐蝕涂層質量 |
錐型閥 | 同蝶閥的檢測項目 | |
球閥 | 同蝶閥的檢測項目，另增加表面缺陷深度 | |
壓力 鋼管 | SL 432-2008《水利工程壓力鋼管制造安裝及驗收規范》、DLT 5017-2007《水電水利工程壓力鋼管制造安裝及驗收規范》注：以設計要求為準 | 周長、節長、角度、直徑、圓度、焊縫間距、涂料涂層質量、中心距、高度、間隙、弧度與樣板間隙、焊縫外觀質量、焊縫內部質量、錯邊、平面度、表面清潔度及粗糙度、曲率半徑、防腐蝕涂層質量 |
壓力 鋼岔管 | 同壓力鋼管的檢測項目 | |
伸縮節 | 同壓力鋼管的檢測項目 | |
回轉式清污機 | SL 381-2007《水利水電工程啟閉機制造、安裝及驗收規范》、SL 382-2007《水利水電工程清污機 技術型號 技術條件》 | 電流、三相電流不平衡度、噪聲、電氣絕緣電阻、電壓、漸開線齒輪精度、漸開線齒輪*小側隙、漸開線齒輪頂隙、漏油量、減速器油位、鋼絲繩安全圈數、雙吊點吊距偏差、雙吊點同步偏差、圓柱度、連接面磨擦系數、行程、中心距、直徑、接觸斑點、高度、角度、厚度、間隙、端面跳動、徑向跳動、垂直度、同軸度、傾斜度、平面度、局部平面度、對稱度、直線度、表面粗糙度、表面清潔度、表面缺陷深度、金屬硬度、淬硬深度、焊縫外觀質量、焊縫內部質量、鑄件（鍛件）內部質量、鑄件（鍛件）外部質量、防腐蝕涂層質量 |
耙斗式清污機 | 除回轉式清污機的檢測項目外，另增加上拱度、上翹度、撓度 |
水工金屬結構產品啟閉機、閘門、閥門、鋼管、清污機 必備的檢測設備
注：企業出廠檢驗不允許委托檢驗
客戶名單：
河北新河水利金屬有限公司 河北冀州水利機械有限公司
寧晉水工金屬結構有限公司 清河水工機械加工有限公司
山西水利水工機械有公司 浙江省水利機械有限公司
深圳市水利機械有限公司 安徽水利機械有限公司
山東水利機械有限公司 遼寧水利機械有限公司
河南水利機械有限公司 天津水利機械有限公司
廣東水利機械有限公司 深圳水利機械有限公司
甘肅水利機械有限公司 湖北水利機械有限公司
武漢水利機械有限公司 新疆水利機械有限公司
福建水利機械有限公司 江蘇水利機械有限公司
上海水利機械有限公司 珠海水利機械有限公司等等
主要計量器具和檢測設備要求
型式 | 規格 | 主要計量器具和檢測設備 |
螺桿式 | 小、中型 | 螺規、游標卡尺、塞尺、直角尺 |
大型 | 螺規、粗糙度樣塊、游標卡尺、塞尺、直角尺、超聲波探傷儀、磁粉探傷儀 | |
固定卷揚 式、移動式 | 小型 | 游標卡尺、塞尺、直角尺 |
中型 | 水準儀、粗糙度樣塊、游標卡尺、塞尺、直角尺、焊縫檢驗尺、硬度檢測儀、超聲波探傷儀、磁粉探傷儀 | |
大型 | 水準儀、粗糙度樣塊、游標卡尺、塞尺、直角尺、焊縫檢驗尺、硬度檢測儀、超聲波探傷儀、鋼卷尺、涂層測厚儀、表面粗糙度樣板（Rz）、結合力劃格器、磁粉探傷儀、射線探傷機 | |
超大型 | 水準儀、粗糙度檢測儀、游標卡尺、塞尺、直角尺、焊縫檢驗尺、硬度檢測儀、超聲波探傷儀、鋼卷尺、涂層測厚儀、表面粗糙度樣板（Rz）、結合力劃格器、磁粉探傷儀、射線探傷機 | |
液壓式 | 小型 | 粗糙度樣塊、游標卡尺、直角尺 |
中型 | 粗糙度檢測儀、游標卡尺、直角尺、涂層測厚儀、超聲波探傷儀、磁粉探傷儀 | |
大型 | 粗糙度檢測儀、游標卡尺、直角尺、涂層測厚儀、鋼卷尺、焊縫檢驗尺、硬度檢測儀、超聲波探傷儀、液壓油污染度檢測儀、磁粉探傷儀、射線探傷機 | |
超大型 | 粗糙度檢測儀、游標卡尺、直角尺、涂層測厚儀、鋼卷尺、焊縫檢驗尺、硬度檢測儀、超聲波探傷儀、液壓油污染度檢測儀、磁粉探傷儀、射線探傷機 |
