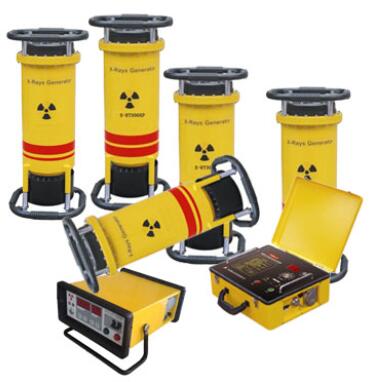

便攜式工業X射線探傷機（玻璃管定向機)
一、產品概述
◆ 高壓包是采用進口材料（德國和日本）加工。進一步提升產品質量
◆ 散熱器是拉伸的加工，散熱效果增加30%
因為發生器內是非常高的電壓，內里的溫度也會很高，散熱效果好，保證安全和儀器的壽命
◆ 發生器抽真空采用進口工藝，抽真空8個小時
◆ 控制器信號線均采用進口線
◆ 主要元件均采用超大容量
◆ 抗干擾性強，適應各種發電機，電網在180V-250V范圍內均可工作
◆ 具有開機延時曝光功能，確保操作者人身安全，更適合野外作業
◆ 插頭是仿日本理學的九芯插頭座，可以配套使用
◆ 對制造廠、造船廠、航空航天、石油化工、軍工、汽車、鍋爐焊管、各種鑄件管道壓力容器等進行X射線無損檢測。
◆ 主要檢測焊接缺陷（裂紋、氣孔、夾渣、未溶合、未焊透等）。
二、儀器特點
1、體積小、重量輕、攜帶方便，操作簡單。
2、發生器采用SF6氣體絕緣和陽極接地、風扇強迫冷卻，安全可靠。
3、控制器采用寬范圍硬件設計，壽命長、故障率低。
4、抗干擾性強，電網在180V-250V范圍內均可工作。
5、具有可靠延時開機功能，更適合野外作業。
6、自動化程度高，故障自動檢索并顯示。
7、嚴格按1：1工作休息。
8、采用進口線高壓包，產品質量進一步提高。
三、技術參數
型號 | 電源 | 輻射角度 | 穿透A3鋼 | Ｘ射線發生器 | 輸出電壓 | |
重量 | 尺寸 | |||||
XXQ-1005 | >1.0 | 40° | 8 | 11 | 160×160×520 | 40－100 |
XXQ-1605 | >1.5 | 40° | 20 | 15 | 210×210×620 | 60－160 |
XXQ-2005 | >2.0 | 40° | 29 | 20 | 207×270×665 | 80－200 |
XXQ-2005L | >2.0 | 40° | 29 | 16 | 210×210×620 | 80－200 |
XXQ-2505 | >2.5 | 40° | 39 | 35 | 320×320×720 | 130－250 |
XXQ-2505L | >2.5 | 40° | 39 | 23 | 270×270×640 | 130－250 |
XXQ-3005 | >3.0 | 40° | 49 | 44 | 340×340×820 | 150－300 |
XXQ-3005L | >3.0 | 40° | 49 | 35 | 320×320×720 | 150－300 |
XXQ-3505 | >3.5 | 40° | 59 | 42 | 340×340×820 | 200－350 |
四、儀器系統構成

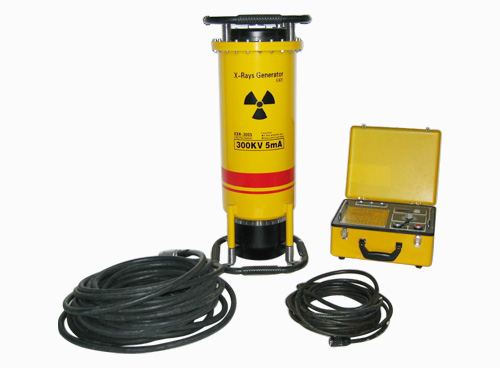

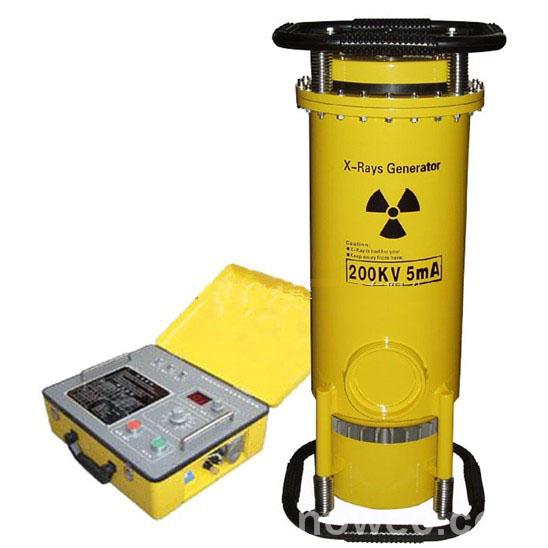

每種型號的X射線探傷機均是由控制器、X射線發生器、電源電纜、連接電纜及附件組成。
1、控制器
（1）控制器為手提箱式結構。所在操作按鈕均設置在面板上。電纜插座、電源開關及接地端子設在右側面的插座盒內。控制器示意圖見附圖。
（2）控制器內部主要包括下列部件：
A、KV控制板；
B、mA控制板；
C、微機控制板（包括計時顯示、故障代碼顯示）；
D、保護板；
E、可控硅高壓模塊
F、LC濾波器；
G、主、副可控硅逆變系統；
H、冷卻風扇。
2、X射線發生器
（1）X射線發生器為組合式。X射線管、高壓變壓器與絕緣氣體（SF6）一起封裝在桶狀鋁殼內。X射線發生器一端裝有風扇和散熱器。警示燈亮表示探傷機系統進入準備工作狀態，將有X射線產生（在產生X射線期間，警示燈仍一直亮）。發生器示意圖見附圖。
（2）X射線發生器主要包括下列部件：
A、X射線；
B、高壓變壓器；
C、溫度繼電器；
D、氣體壓力表；
E、連接電纜插座；
F、警示燈；
G、X射線管冷卻風扇；
H、充、放氣閥。
五．工作原理簡述
1、本機控制器采用可控硅單相橋式整流電器，整流后的電壓經LC濾波回路變為平滑直流電壓。該電壓經可控硅斬波回路變成頻率可變的單方向脈沖，送給高壓脈沖變壓器做為X射線發生器的電源。毫安（mA）穩定單元可以隨X射線管燈絲電壓的提高或降低改變單向脈沖的頻率，以保證X射線管管電流的穩定。千伏（kV）控制單元可以連續控制管電壓的高低，以適應不同材料的攝片要求。抗干擾回路增強了控制系統免受來自X射線發生器高電壓沖擊的能力。
2、X射線發生器系防電擊式。X射線管陽極接地，并設有過溫保護裝置。一旦出現溫度過高現象，控制器能自動切斷高壓，以防止X射線管因過熱而損壞。
3、電源電壓波動可通過控制器本身自動調整，以保證獲得穩定的X射線。曝光時間及整機狀態由單片 微型計算機進行控制，曝光時間可預置為5分鐘。
六、配置情況
1、 X射線發生器 1臺
2、 控制器 1臺
3、 連接電纜（10芯）25米 1條
4、 電源電纜（2芯）10m 1條
5、 接地線5米 1條
6、 保險絲（20A） 5只
7、 保險絲（3A） 5只
8、 附件包 1個
