產品概述

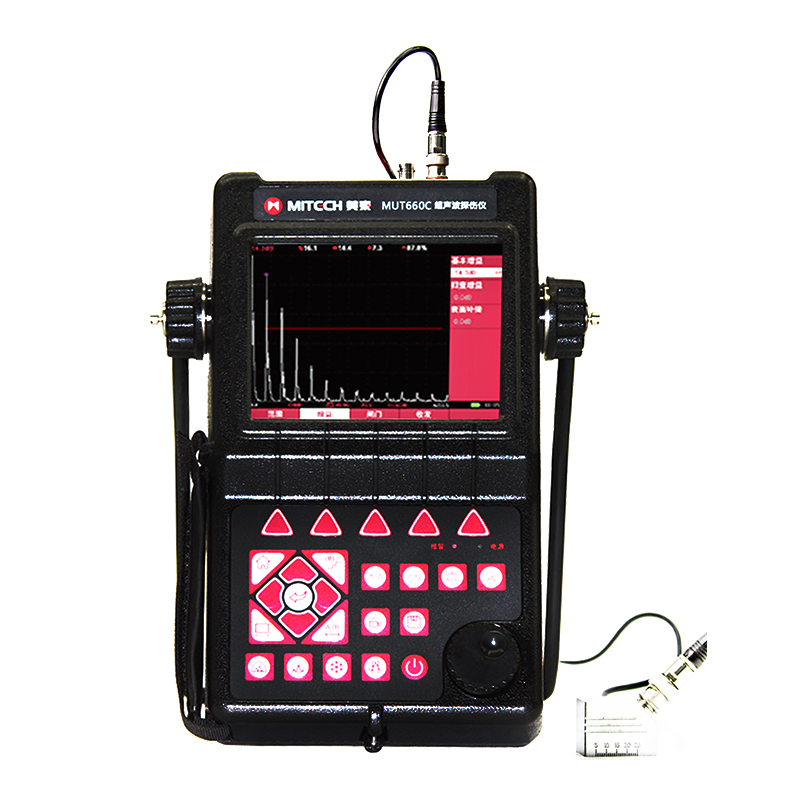

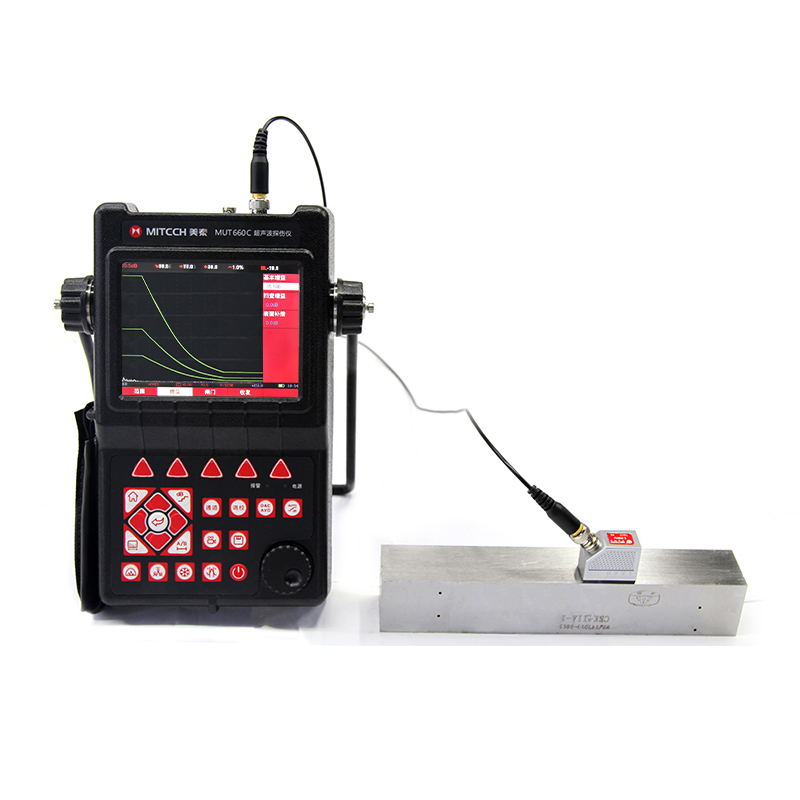

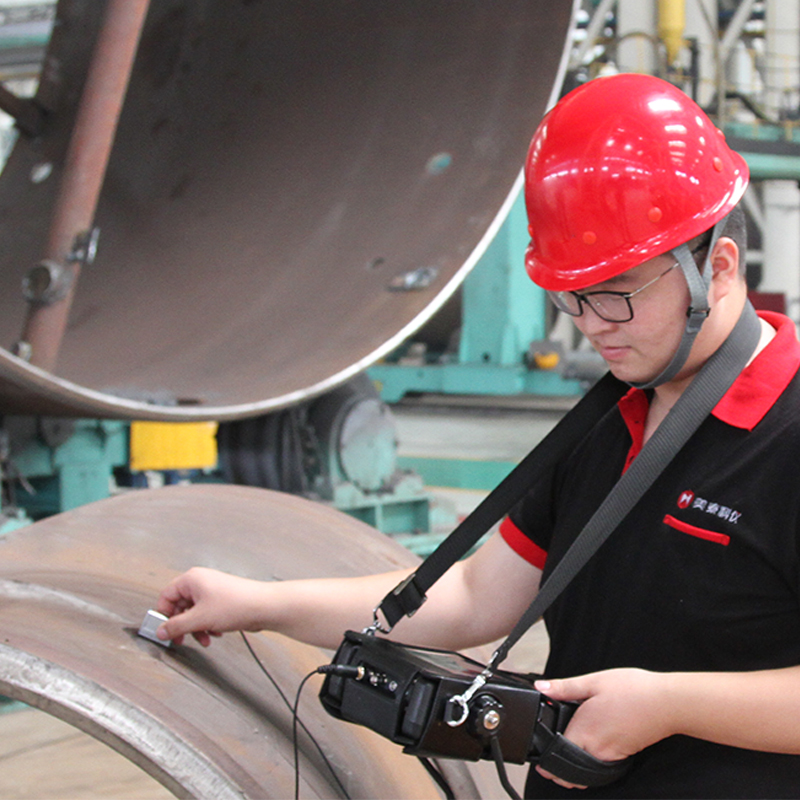

MUT660C智能數字式超聲波探傷儀是美泰公司專注多年精心研制的旗艦產品，其設計獨特、制造精良、操作便捷、功能強勁，集諸多優勢于一身，自問世以來一直倍受用戶親睞，它能夠快速便捷、無損傷、準確地進行工件內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。采用全數字TFT 640×480真彩色液晶顯示屏，可根據環境選擇操作界面風格，液晶亮度可調節，界面設計人性化、波形顯示細膩；可全屏清晰發現缺陷；單手可把持操作，曲線制作、探頭校準等常規操作均可自動完成；核心處理器CPU主頻400M，能快速完成復雜運算，實現智能缺陷分析；低功耗設計配備大容量高性能鋰離子電池模塊可連續工作10小時以上；全中文主從式菜單，注重用戶體驗，集快捷按鍵、數碼飛梭旋輪、十字菜單三種操作方式于一體，不同使用習慣均可操作自如；支持多語言。防水、防油、防塵可達到IP65防護等級。是石油、化工、冶金、造船、航空、鐵路等領域缺陷檢測、質量控制、在役安全監測與壽命評估的專業儀器。
功能用途
工作原理
儀器特點
缺陷回波參數（距離、水平、垂直、波幅、dB當量值、平底孔當量值）實時顯示，探傷信息一目了然，并可自動完成缺陷定量的平底孔轉換。
方波脈沖、發射電壓、濾波頻帶、探頭阻尼可調，適用于各種工件的探傷。
全中文顯示，主從式菜單，并設計有快捷按鍵和數碼飛梭旋輪，操作便捷，技術先進。
采用TFT全數字真彩色液晶顯示器，屏幕亮度清晰，可根據環境選擇背景色，液晶亮度可自由設定，以便可以適應不同操作環境。高性能安保電池模塊便于拆裝，使儀器連續工作時間達八小時以上。
技術參數
| 檢測范圍 | (0~9999)mm |
| 工作頻率 | (0.2~20)MHz |
| 聲速范圍 | (300~20000)m/s |
| 動態范圍 | ≥36dB |
| 垂直線性誤差 | ≤2.0% |
| 水平線性誤差 | ≤0.1% |
| 顯示分辨率 | 640*480真彩色液晶顯示屏 |
| 分辨力 | >40dB(5P14) |
| 盲區 | 5MM |
| 靈敏度余量 | >65dB(深200mmФ2平底孔) |
| 數字抑制 | (0~80)%，不影響線性與增益 |
| 錄相時長 | 100小時以上 |
| 電噪聲電平 | ≤8% |
| 探頭類型 | 直探頭、斜探頭、雙晶探頭、穿透探頭 |
| 閘門 | 進波門、失波門；單閘門、雙閘門讀數；峰值觸發、邊沿觸發 |
| 報警 | 蜂鳴報警，LED燈報警 |
| 探傷標準 | 內置各行業常用探傷標準，直接調用，方便、快捷 |
| 焊縫圖示 | 可設置焊縫形態參數，探傷中直觀顯示焊縫圖和缺陷在焊縫中的位置 |
| 自動校準 | 探頭零點和探頭角度（K值）自動校準功能；聲速自動測量功能 |
| 記憶 | 實時檢索缺陷最高波，記錄缺陷峰值回波 |
| 定位 | 實時顯示缺陷水平、深度（垂直）、聲程位置 |
| 缺陷定量 | 缺陷當量dB值實時顯示 |
| 缺陷定性 | 通過回波包絡波形，方便人工經驗判斷 |
| 曲面修正 | 用于曲面工件探傷，可實時顯示缺陷周向位置（可選功能） |
| DAC/AVG | 曲線自動生成，取樣點不受限制，并可進行補償與修正。曲線隨增益自動浮動、隨聲程自動擴展、隨延時自動移動。能顯示任意孔徑的AVG曲線 |
| AWS D1.1 | 美國焊接學會標準，為各類AWS焊縫檢測應用提供一個動態反射體“缺陷定級”?？杀苊馐止び?jì)算，提高檢測效率。（可選功能） |
| 裂紋測深 | 利用端點衍射波自動測量、計算裂紋深度（可選功能） |
| 門內展寬 | 放大回波細節，便于回波分析 |
| 連續記錄 | 實時記錄波形，存儲、回放波形 |
| 波形凍結 | 凍結屏幕上顯示的波形，便于缺陷分析 |
| 回波編碼 | 以不同顏色顯示1~6次回波顯示區，便于判斷缺陷位置 |
| B型掃描 | （彩色編碼B掃描）實時掃查、橫截面顯示，使探測結果更直觀 |
| 環境溫度 | (-10~50)℃ |
| 相對濕度 | (20~95)%RH |
| 供電 | 直流（DC）9V；鋰電池，可連續工作10小時以上 |
| 節電方式 | 低功耗設計 |
| 持續工作時間 | 10小時以上 |
| 防護等級 | IP64 |
| 通訊接口 | USB2.0高速通訊傳輸接口 |
| PC端軟件 | 有 |
| 工作語言 | 中文 |
| 外型尺寸 | 280mm×220mm×70mm |
| 整機重量 | 5.5KG |
操作方法及注意事項
將探傷儀頂部的電池開關置于“ON”，然后按鍵開機。儀器屏幕上顯示開機自檢信息。自檢結束后，儀器自動進入探傷界面。在開機狀態下，按鍵可以實現儀器關機。
儀器關機時會自動進行探傷參數的保存操作（存儲于默認的系統文件中，該文件用戶無法訪問），關機進行過程中請不要進行按鍵操作，也不要立即切斷電源，以防止破壞系統文件。如果由于某種原因破壞了系統文件，可以通過恢復出廠設置功能來修復。儀器關機后，所調試和設置的探傷參數不會丟失，下次開機后會利用默認的系統文件將儀器參數自動恢復。
如果長時間不再使用探傷儀，請將探傷儀頂部的電池開關置于“OFF”，以保護儀器和鋰電池組。
自動關機：當電池電壓太低時，屏幕上的電池圖標會閃爍顯示，然后探傷儀會自動關機斷電。
注意事項
儀器頂部設計有鋰電池專用開關，以確保儀器和電池組的安全使用。當電池開關置于“OFF”位置時，電池組與儀器的電氣連接被切斷，儀器無法使用電池組供電，也無法對其充電；只有當電池開關置于“ON”位置時，電池組才可以對儀器供電，儀器也才可以對電池組充電。電池開關操作過程中，可能會引起儀器自動開機、關機，屬正?，F(xiàn)象，不會損壞儀器
儀器的保養與維護
探傷儀使用完畢，應對儀器的外表進行清潔
儀器應存放在干燥清潔的地方
儀器應避免油或水等液體進入儀器內部，經常清潔儀器表面
探頭連線，通訊電纜等切忌扭曲重壓；在拔插電纜連線時，應抓住插頭的根部，不可抓住電纜線拔、插或拽
