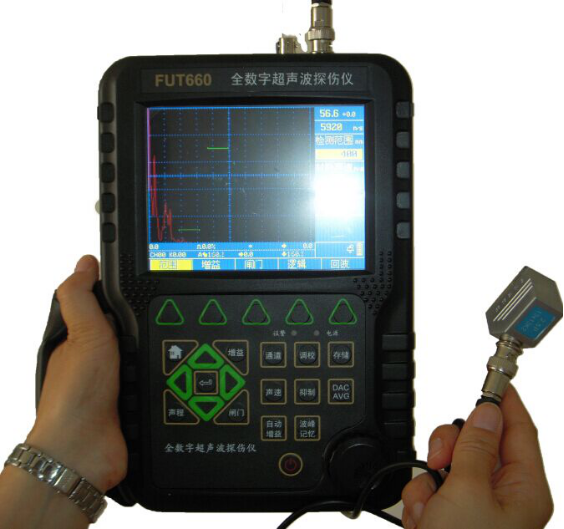

FUT-660全數字式超聲波探傷儀

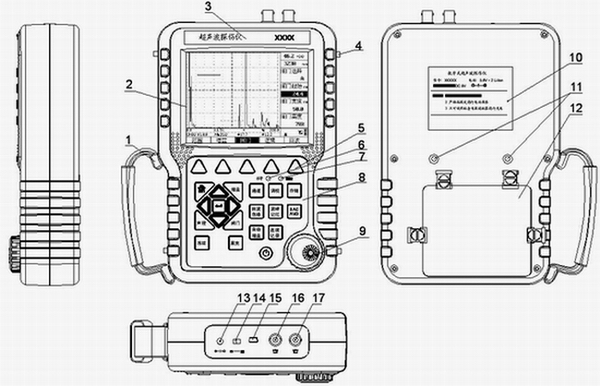

FUT-660是一款全數字便攜式超聲波探傷儀，它能夠快速便捷、無損傷、準確地進行工件內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。既用于實驗室，也用于工程現場檢測。本儀器廣泛應用在各地特檢院、建設工程質量檢測站、機械制造業、鋼鐵冶金業、鋼結構制造、船舶制造、石油天然氣裝備制造等需要缺陷檢測和質量控制的領域，也廣泛應用于航空航天、鐵路交通、鍋爐壓力容器等領域的在役安全檢查與壽命評估。界面介紹如下：
1：手帶—用于可以單手把持
2：液晶屏—全數字真彩色液晶顯示器(TFT)，可根據環境選擇背景色和波形顏色，液晶亮度可自由設定
3: LOGO標牌—飛泰
4：掛鉤—獨特的懸掛設計，便于高空探傷作業
5：功能組選擇鍵—按鍵位置合理，可單手覆蓋
6：報警指示燈—現場探傷報警功能，
7：電源指示燈

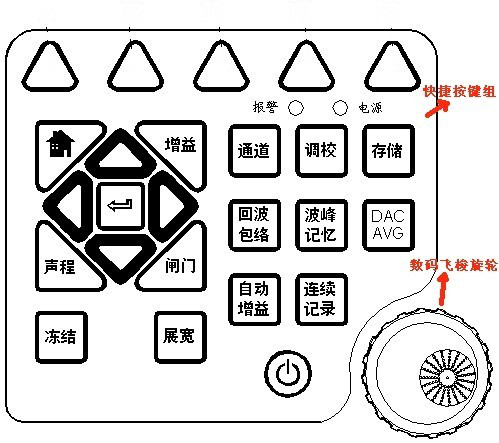

8：鍵盤—鍵盤設計有快捷按鍵和數碼飛梭旋輪兩種操作方式，探傷人員對探傷儀發出的所有控制指令，均通過鍵盤操作或旋輪操作完成。鍵盤操作或旋輪操作過程中，探傷儀根據不同的狀態自動識別各鍵 的不同含義，執行操作人員的指令
9：數碼旋輪—雙導航功能，確定，調節，選擇為一體，淘汰市面上單一繁瑣操作按鍵
功能特點
全中文顯示，主從式菜單，并設計有快捷按鍵和數碼飛梭旋輪，操作便捷，技術先進
全數字真彩色液晶顯示器，可根據環境選擇背景色和波形顏色，液晶亮度可自由設定
高性能安保電池模塊便于拆裝，可以脫機獨立充電，大容量高性能鋰離子電池模塊使儀器連續工作時間延長到六小時以上；儀器輕小便攜，單手即可以把持，經久耐用，引導行業潮流。
技術參數
檢測范圍： (0~6000)mm
工作頻率： (0.5~10)MHz
聲速范圍： (1000~15000)m/s
動態范圍： ≥32dB
垂直線性誤差：≤3%
水平線性誤差：≤0.2%
分 辨 力： >33dB(5P14)
靈敏度余量： >60dB(深200mmФ2平底孔)
數字抑制： (0~80)%，不影響線性與增益
電噪聲電平： ≤10%
探頭類型： 直探頭、斜探頭、雙晶探頭、穿透探頭
閘 門： 進波門、失波門；單閘門讀數、雙閘門讀數
報 警： 蜂鳴報警，LED燈報警
電 源： 直流（DC）9V；鋰電池連續工作8小時以上
外型尺寸： 263×170×61(mm)
環境溫度： (-10~50)℃
相對濕度： (20~95)%RH
注：以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得。
儀器特點
● 全中文操作鍵膜，防水防油防塵設計，簡捷易懂。
● 全中文顯示，主從式菜單，并設計有快捷按鍵和數碼飛梭旋輪，操作便捷，技術先進（快捷按鍵和數碼飛梭旋輪兩種操作結合是其他廠家沒有的，非常適合工程師現場便捷操作，淘汰市面上單一繁瑣操作按鍵）
● 兼容多種探頭：直探頭系列、斜探頭系列、雙晶探頭系列、穿透探傷系列，4種系列不同規格的探頭，快捷又準確
● 全數字真彩色液晶顯示器(TFT)，可根據環境選擇背景色和波形顏色，液晶亮度可自由設定
● 高性能安保電池模塊便于拆裝，可以脫機獨立充電，大容量高性能鋰離子電池模塊使儀器連續工作時間延長到八小時以上（可以邊充電邊使用，滿足超負荷檢測工作）；

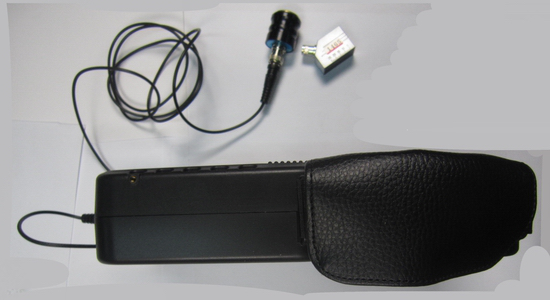

● 儀器輕小便攜，單手即可以把持，獨特的懸掛設計，便于高空探傷作業，經久耐用，引導行業潮流。
FUT660超聲波探傷儀PC機數據處理軟件DataPro

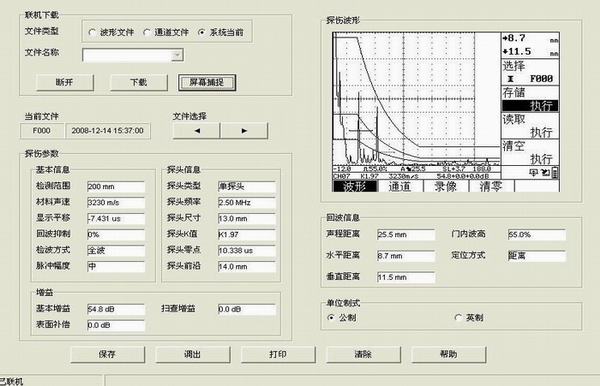

該軟件是數字超聲波探傷儀的通訊軟件，軟件運行在MS Windows系統下，可以通過USB通訊接口與儀器連接，讀取儀器內存儲的波形和參數，并給出直觀的顯示圖形；可以將波形和數據存入數據庫，并可隨時調出或刪除數據庫中的保存的測量數據；可以將數據輸出與計算機相連的打印機。軟件的主界面如右圖所示：

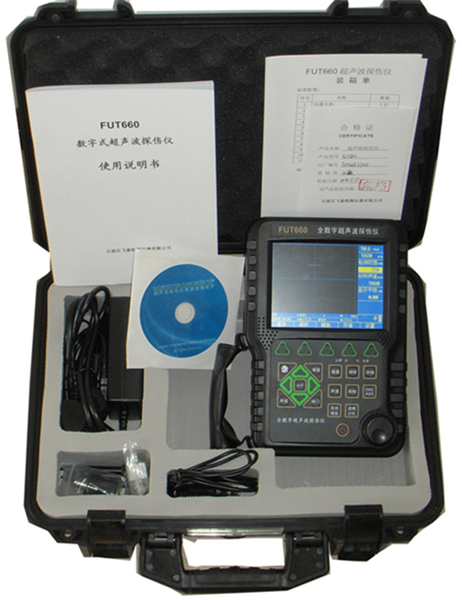

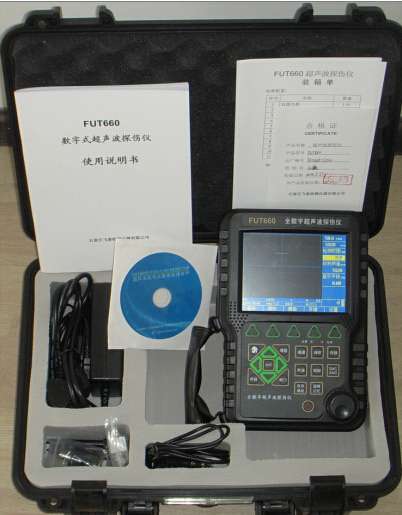

配置情況
標準配置 |
| 可選配置 | ||||
序號 | 名稱 | 數量 |
| 序號 | 名稱 | 數量 |
1 | 儀器主機 | 1臺 |
| 11 | 探傷儀校準試塊 | 2塊 |
2 | 直探頭 | 1只 |
| 12 | 探傷儀主機保護套 | 1只 |
3 | 斜探頭 | 1只 |
| 13 | 筆記本電腦 | 1臺 |
4 | 探頭連接線纜(Q9-Q9) | 1條 |
| 14 | 雙晶探頭 | 1只 |
5 | 電池模塊 | 1只 |
| 15 | 穿透探頭 | １只 |
6 | 電源適配器（充電器） | 1只 |
|
| ||
7 | 支撐柱 | 2只 |
|
|
| |
操作使用方法與注意事項
◆ 工件表面溫度不能過熱，應該小于120℃。
◆ 工件表面粗糙度不能過大，否則會影響探傷效果。工件的被測表面須露出金屬光澤，并且平整、光滑。
◆ 工件表面需要涂敷適量的耦合劑，以利于探傷。
◆ 探頭準備：儀器啟動前，根據工件形狀、缺陷的性質選擇合適的探頭，并將探頭聯接到儀器頂端的探頭插座上。
◆ 選擇儀器的系統狀態。探傷儀的發射、接收系統所處的組合狀態的不同適用于不同的檢測任務。對于特定的要求，選取某種狀態組合，將起到優化回波波形、改善信噪比、獲得較好的分辨力或探傷靈敏度的作用。
◆ 探傷前，儀器、探頭參須經過校準。
