高精度FT120超聲波測厚儀
一、產品概述
FT120智能型超聲波測厚儀，采用國內外先進技術的基礎上，運用單片機技術研制的一種低功耗低下限袖珍式的智能測量儀器，不僅可配套多種測厚探頭（高溫/鑄鐵/小管徑探頭），還可對不同材料的聲速進行調整，進而可測量一切超聲波良導體的材料。新的高性能、低功耗微處理器技術，基于超聲波測量原理，可以測量金屬及其它多種材料的厚度，并可以對材料的聲速進行測量。可以對生產設備中各種管道和壓力容器進行監測，監測它們在使用過程中受腐蝕后的減薄程度，也可以對各種板材和各種加工零件作準確測量全中文顯示界面，菜單式操作，具有USB（FT120）即插即用接口可連接電腦進行進一步數據處理分析，具有強大的數據處理分析功能。是國內具有競爭力性價比的厚度類儀器之一。由于超聲波處理方便，并有良好的指向性，超聲技術測量金屬，非金屬材料的厚度，幾快有準確，尤其是在只許可一個側面可按觸的場合，更能顯示其優越性，廣泛用于各種板材、管材壁厚、鍋爐容器壁厚及其局部腐蝕、銹蝕的情況，因此本儀器可對機械、電力、原子能、石油、化工、冶金、造船、航空、航天等各個工業部門的產品檢驗，對設備安全運行及現代化管理起著主要的作用。
二、應用說明
FT120本儀器可廣泛應用于石油、化工、冶金、造船、航空、航天等各個領域。適合測量金屬（如銅、鑄鐵、鋁、銅等）、塑料陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度。
三、工作原理及儀器構成
FT120本超聲波測厚儀對厚度的測量，是由探頭產生超聲波脈沖透過耦合劑到達被測體，一部分超聲信號被物體底面反射，探頭接收由被測體底面反射的回波，準確地計算超聲波的往返時間，并按下式計算厚度值，再將計算結果顯示出來。

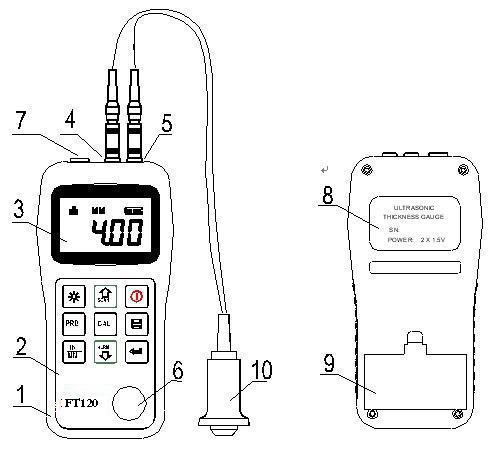

1 外殼 2 鍵盤 3液晶屏 4發射插座 5接收插座
6 校準厚度塊 7通訊插座(僅FT120)
8銘牌 9電池倉蓋 10超聲探頭（簡稱探頭）
四、技術參數
◆ 顯示方法：高對比度的段碼液晶顯示，高亮度EL背光；
◆ 測量范圍：(0.75～300)mm（鋼中），公制與英制可自由轉換；
◆ 聲速范圍：(1000~9999) m/s：
◆ 分 辨 率：FT110:0.1mm; FT120: 0.1mm/0.01mm可選
◆ 示值精度：FT110: ±(1%H+0.1)mm; H為被測物實際厚度
FT120: ±(0.5%H+0.04)mm
◆ 測量周期：單點測量時每秒鐘4次、掃描模式每秒鐘10次；
◆ 存儲容量：可存儲20組（每組多100個測量值）厚度測量數據
◆ 工作模式：具有單點測厚和掃描測厚兩種測厚工作模式
◆ 單 位 制：公制或者英制（可選）
◆ 工作電壓：3V（2節AA尺寸堿性電池）
◆ 持續工作時間：大于100h（不開背光時）
◆ (僅FT120)通訊接口：RS232，可與微型打印機或PC連接
◆ 外形尺寸：150mm×74mm×32 mm
◆ 整機重量：245g
工作條件
環境溫度：操作溫度－20℃～＋50℃；存儲溫度：-30℃～＋70℃
相對濕度≤90％；
周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵。
五、儀器特點
◆ 高對比的斷碼液晶顯示，高亮度背光，方便在光線昏暗環境中使用。操作簡便，所有功能都通過鍵盤按鍵實現。
◆ 顯示精度FT110為0.1可調、FT120為0.01/0.1可調
◆ 聲速可調，適應對多種材料測量，已知厚度可以反測聲速，以提高測量精度。
◆ 可配備多種不同頻率、不同晶片尺寸的雙晶探頭使用。兼容多種探頭（高溫、鑄鐵、小管徑）無需校準自動識別。
◆ 具有探頭零點校準、兩點校準功能, 可對系統誤差進行自動修正。
◆ 具有開機校準功能。
◆ 具有單點測厚和掃描測厚兩種測厚工作模式，測量周期單點測量時4次/秒、掃描模式10次/秒。
◆ 具有耦合狀態提示功能。
◆ 有剩余電量指示功能，可實時顯示電池剩余電量，低功耗設計，AA五號電池待機50個小時。
◆ 具有自動休眠、自動關機等節電功能。
◆ 可存儲20組（每組多100個測量值）厚度測量數據。
◆ 適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度。
◆ FT120帶有RS232接口，可以方便、快捷地與PC機進行數據交換。可以連接到微型打印機（廠家指定型號）現場打印測量報告。
◆ FT120可選擇配備微機軟件，具有傳輸測量結果、測值存儲管理、測值統計分析、打印測值報告等豐富功能，小廠家的沒有軟件，有軟件的不是標配。
◆ 塑料外殼，精美曲線設計，整機重量245G，小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾。
◆ 兩年免費保修，配件便宜！

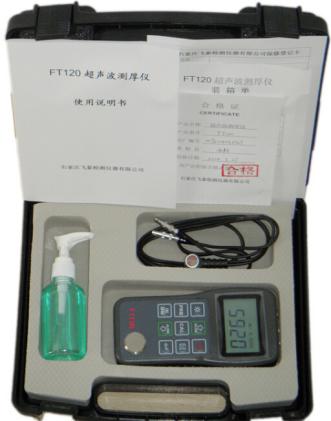

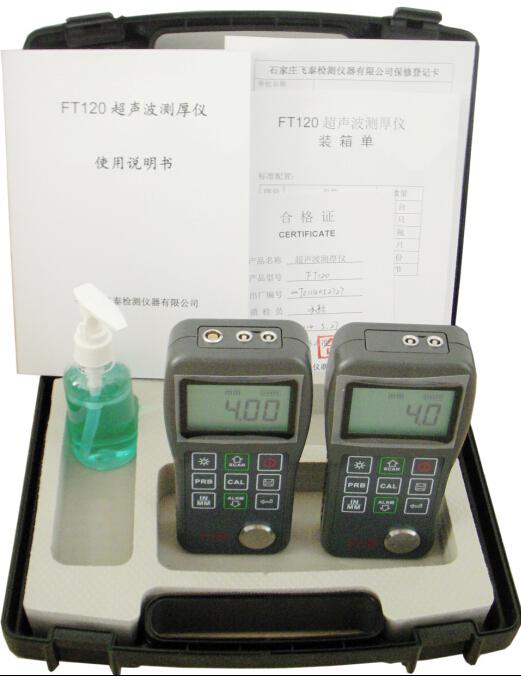

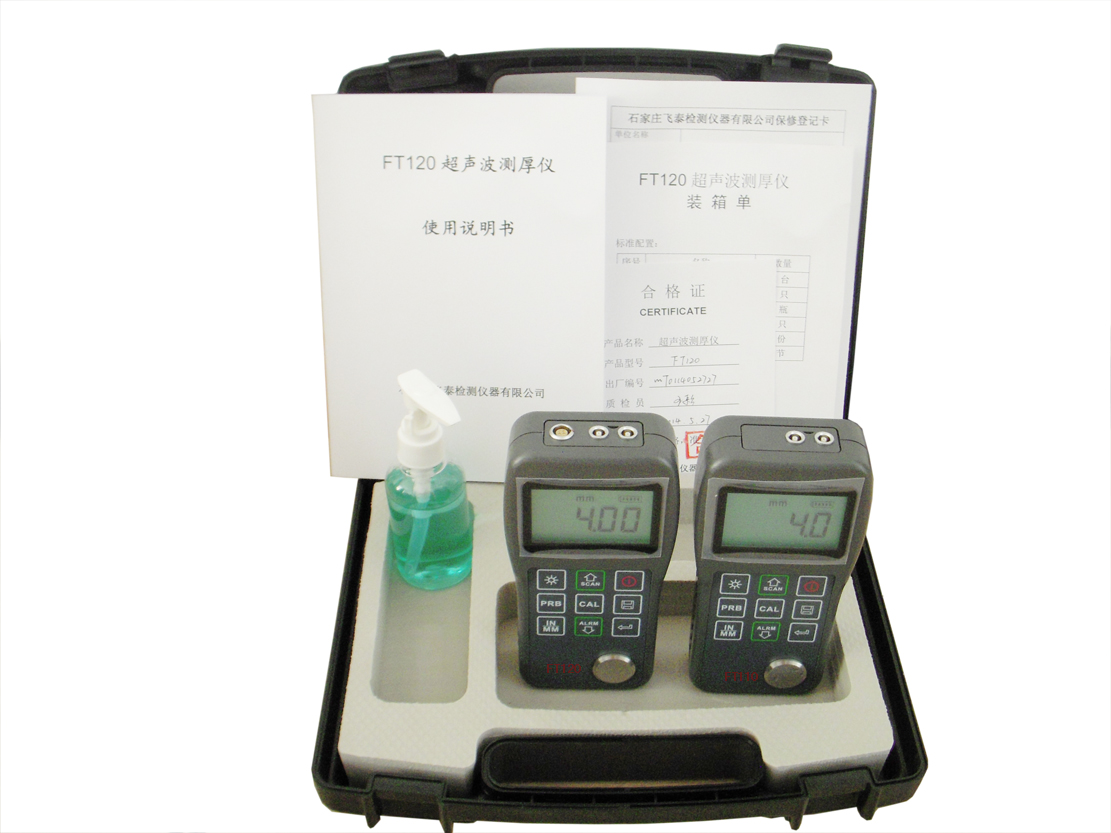

六、配置情況
| 序號 | 名稱 | 數量 | 備注 |
標準配置 | 1 | 主機 | 1臺 |
|
2 | 標準探頭（5MHz） | 1只 |
| |
3 | 耦合劑 | 1瓶 |
| |
4 | ABS儀器箱 | 1只 |
| |
5 | 隨機資料 | 1份 |
| |
6 | 電池倉工具 | 1把 |
| |
7 | AA(5號)尺寸堿性電池 | 2只 |
|
可選配置 | 1 | 粗晶探頭（2MHz） |
|
|
2 | 微徑探頭（7.5MHz） |
|
| |
3 | 高溫探頭（5MHz） |
|
| |
4 | 微型打印機 | 1臺 |
| |
5 | 打印線纜 | 1條 |
| |
6 | 數據管理軟件 | 1套 | 計算機上應用 | |
7 | 通訊線纜 | 1條 |
|
探頭選擇
名稱 | 型號 | 頻 率 (MHZ) | 探 頭 直 徑 | 測量范圍 | 小管徑 | 特性描述 |
粗晶探頭 | N02 | 2 | 22mm | 3.0mm～300.0mm（鋼） 40mm以下(灰鑄鐵HT200) | 20 | 用于鑄鐵等粗晶材質的測量 |
標準探頭 | N05 | 5 | 10mm | 1.2mm～230.0mm（鋼） | Φ20mm×3.0mm | 通用 |
標準探頭 | N05/90° | 5 | 10mm | 1.2mm～230.0mm（鋼） | Φ20mm×3.0mm | 通用 |
微徑探頭 | N07 | 7 | 6mm | 0.75mm～80.0mm（鋼） | Φ15mm×2.0mm | 用于薄壁及小弧面的測量 |
高溫探頭 | HT5 | 5 | 14mm | 3～200mm （鋼） | 30 | 用于溫度小于300℃的材料的測量 |
七、材料聲速表
| 材料 | 聲速 | |
|
| In/us | m/s |
鋁 | Aluminum | 0.250 | 6340-6400 |
鋼 | Steel, common | 0.233 | 5920 |
不銹鋼 | Steel, stainless | 0.226 | 5740 |
黃銅 | Brass | 0.173 | 4399 |
銅 | Copper | 0.186 | 4720 |
鐵 | Iron | 0.233 | 5930 |
鑄鐵 | Cast Iron | 0.173-0.229 | 4400－5820 |
鉛 | Lead | 0.094 | 2400 |
尼龍 | Nylon | 0.105 | 2680 |
銀 | Silver | 0.142 | 3607 |
金 | Gold | 0.128 | 3251 |
鋅 | Zinc | 0.164 | 4170 |
鈦 | Titanium | 0.236 | 5990 |
錫 | Tin | 0.117 | 2960 |
丙烯酸(類)樹脂 |
| 0.109 | 2760 |
環氧樹脂 | Epoxy resin | 0.100 | 2540 |
冰 | Ice | 0.157 | 3988 |
鎳 | Nickel | 0.222 | 5639 |
樹脂玻璃 | Plexiglass | 0.106 | 2692 |
聚苯乙烯 | Polystyrene | 0.092 | 2337 |
陶瓷 | Porcelain | 0.230 | 5842 |
聚氯乙烯 | PVC | 0.094 | 2388 |
石英 | Quartz glass | 0.222 | 5639 |
硫化橡膠 | Rubber, vulcanized | 0.091 | 2311 |
聚四氟乙烯 | Teflon | 0.056 | 1422 |
水 | Water | 0.058 | 1473 |
