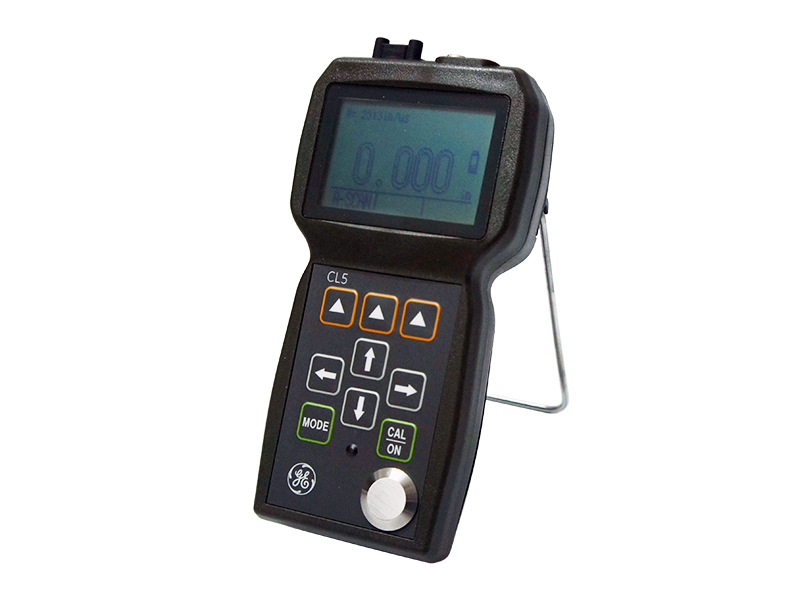

CL 5測厚儀 美國GE
應用
CL 5是使用簡便的厚度測量工具，主要用于汽車、通訊、航空航天工業中的零部件，尤其適合以下材料的準確測量：
l鑄造和沖壓金屬元件，比如鋁、鋼、銅、青銅制成的元件
l機加工工件
l化學蝕刻元件
l金屬條，金屬板
l塑料和復合材料
l玻璃
特點
體積小巧，功能豐富
CL 5測厚儀具有功能多、使用簡便、體積小巧和結構牢固的優點，是測量材料厚度和檢查鋼板腐蝕的為小巧的儀器。用戶可以在常規、小值掃描、大值掃描、差值/減薄率、厚度+A掃描（選件）或聲速測試（選件）6種不同的操作模式中進行選擇。所有數據記錄和設置信息可存儲在SD卡上。
性能和靈活性
CL 5聲速測試選項為用戶提供了一種用于確定厚度已知材料的聲速的測量模式。可手動輸入材料厚度，也可以裝上數顯卡尺將厚度值以電子方式從卡尺發送給CL 5。
操作簡便
CL 5是一款操作簡便的儀器。MODE（模式）鍵引導進行一系列選擇和設置菜單，利用該菜單用戶可以方便地瀏覽菜單，查看當前設置并快速更改顯示的任何設置。這一體積小巧、功能多樣的儀器還具有以下這些優點：
l高測量性能提供具有高度穩定性和可重復性的厚度值，準確度可達0.001mm。
l六種測量和顯示模式：常規、小厚度捕獲、厚度捕獲、差值和減薄率、聲速測試（要求配有CL 5V選項）和厚度+A掃描（要求配有實時A掃描選項）。
l所有型號都具有A掃描快照功能。
l空心/實心厚度值指示耦合或非耦合狀態。
l可視LED報警提醒用戶測量超出了用戶可以選擇的數值。
l靈活的電源系統，可通過標準AA電池或可充電電池組供電。
l多語言用戶界面。
l自動超聲波調節性能（增益和閘門控制）
選型：
1.CL5基礎套裝包括：CL5測厚儀(英文版或中午版）、鋰電池組、交流電源、塑料攜帶盒、線架、XL耦合劑樣品、固件更新光盤、操作手冊、操作指示卡、合格證書
2.可選功能軟件：
CL 5AS OPT -實時A掃描選
可選實時A掃描功能使得用戶可以實時觀察CL 5正在以數字方式測量的回波。觀察實時A掃描可以幫助用戶正確調整探頭和測試件，從而獲得準確測量值。
CL 5DR OPT -數據記錄器
利用數據記錄器選項可以快捷地以文件形式存儲厚度值。可編程數據記錄器可以直接從CL 5鍵盤創建數據記錄器文件，或者利用靈活的UltraMATE? Lite或UltraMATE?軟件程序通過電腦創建。文件存儲每一測量點的厚度值、聲速設置以及其它關鍵數據。
CL 5V -聲速測試
UltraMATE? Lite或UltraMATE?數據管理軟件
3.附件
PCCBL-690 USB PC電纜
PCCBL-419串行PC電纜
Li-135鋰電池組
AC-296交流電源
探頭選型：
探頭型號 | 特征 | 接觸直徑mm | 測量范圍（鋼材，另有說明除外） |
Alpha 2 DFR/CLF4 | 標準延遲探頭 | 7.6 | 0.18至25.4mm |
Alpha 2 F/CLF5 | 指尖接觸式探頭 | 9.5 | 1.52至254mm |
Mini DFR | 小延遲探頭 | 4.8 | 0.13至5.1mm |
Alpha DFR-P | 塑料材質用延遲探頭 | 7.6 | 0.13至3.8mm，在塑料材質中 |
K-pen | 延遲筆式探頭 | 1.7或2.3 | 0.02至4.4mm |
CA211A | 標準接觸式探頭 | 19.1 | 0.06至508mm |
CL5參數
測量范圍 | 0.005英寸到20.00英寸（0.13毫米到500毫米）：取決于材料、探頭、表面條件和溫度 |
分辨率 | 英寸- 0.0001、0.001、0.01；毫米- 0.001，0.01，0.1 |
材料聲速 | 0.03937到0.78736英尺/秒（1000到19999米/秒） |
接收器 | 1.0到16兆赫帶寬- 6dB |
更新速率 | 用戶可選擇4或8赫茲，Min Cap或Max Cap模式多32赫茲 |
液晶屏 | 圖形液晶顯示屏64×128像素2.25英寸×2.56英寸（40毫米×57毫米)，帶背光和可調對比度功能 |
厚度顯示 | 在標準模式下，5位數顯示，數字高度為0.75英寸（19.5毫米）；在厚度-+A-掃描模式，實心或空心數字耦合指標器，以及A-掃描視圖-射頻模式下，數字高度為0.25英寸（6.35毫米） |
顯示模式 | 厚度（含快照A-掃描），厚度+實時A-掃描（可選），小捕捉，大捕捉，差分和比率降低，速度模式（可選），質量查看模式（可選） |
鎖定 | 管理員用于校準、設置和數據記錄的字母數字密碼鎖定 |
I/O | 雙向串行RS-232波特率為1200、9600、57600和115200 |
數據記錄 | 可編程數據記錄器，每個64MB的SD卡上多120個文件 |
文件格式 | 使用儀器鍵盤創建網格。UltraMATE?軟件接受網格和自定義的線性文件。 |
電源 | 三節AA電池（堿性電池、鎳氫或鎳鎘電池）或自定義的可充電電池 |
環境密封 | 耐沖擊、防塵和防濺，襯墊密封接頭，外殼測試等級為IP54 |
重量 | 0.92磅（420克），含電池 |
大小 | 180毫米×94毫米×46毫米 |
工作溫度 | –10oC到+60oC |
存儲溫度 | –20oC到+70oC |
操作語言 | 中文或多國語言版 |
