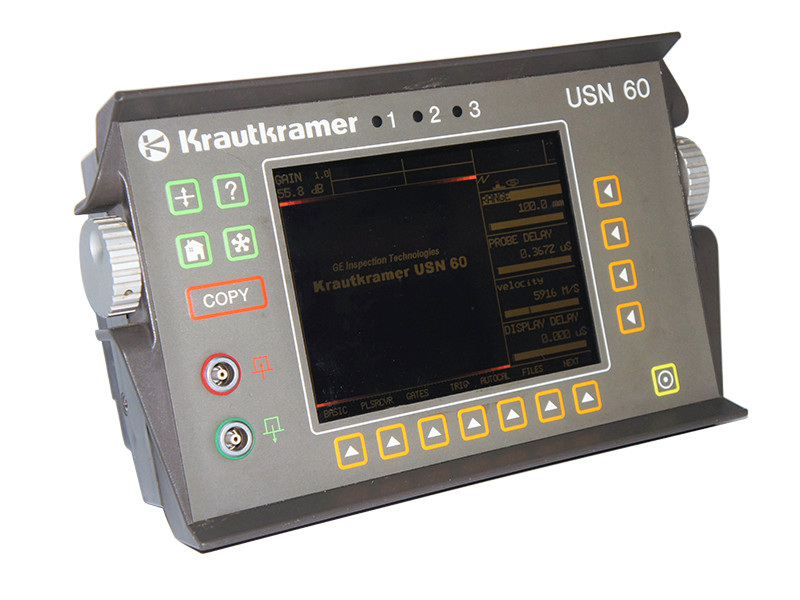

USN60全功能超聲波探傷儀 美國GE
應用

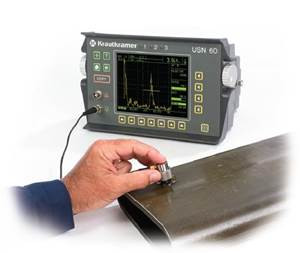

USN60作為一款全功能的便攜式超聲波探傷儀,廣泛應用于大型鍛鑄件廠、航空航天、石油化工管道檢測等行業，從艱苦的現場檢測到高分辨率的薄型材料測量、大型的聲波衰減材料和水浸系統都可以勝任。
特點
模擬性能，數字優勢
USN60將數字設計的強大優勢與詳細的動態回波信息相結合，獨特的信號處理可顯示附加的A掃描圖，與波形一同顯示的亮度變化，從而彌補數字設備所不具備的“模擬圖像和性能。
l智能瀏覽功能——SmartView：針對顯示關鍵部位的掃描信息以及旋轉部件的重要信息。
l可選四種保持模式：全部、峰值比較、A掃描比較或包絡模式。
l三種可變的持續模式：可在保持包絡中選擇，在視覺上幫助掃描和移動零件的缺陷檢測和評估。
l通過區分實時凍結的A掃描顯示顏色與存儲A掃描顯示顏色的不同來對比實時檢測結果。
方波脈沖發生器適用于難以穿透的材料
由于儀器信噪比非常低，在使用方波脈沖檢測難以穿透的工件時，通過選配的探頭，可大幅降低雜波干擾影響。
l對于低頻應用，方波脈沖發生器可通過調整脈沖寬度和電壓，進行探頭匹配。
l對難于穿透的金屬和非金屬，特別是如復合材料的檢測進行了優化。
彩色半跨距技術
l彩條顯示可在焊縫檢測中輕松識別各條數據和跨距，區分一次，二次回波。
lA掃描可動態更換“實時”A掃描顏色。
l通過簡化焊接規格AWS D1.1軟件應用來簡化焊接成都計算。
l具備曲度修正的三角缺陷位置計算。該功能自動計算缺陷深度、表面距離和聲程。
缺陷定量工具
l40 DB動態多曲線DAC/TCG選項可修正材料衰減和波形發散引起的距離/振幅變化，并能單獨編輯或插入紀錄的回波。一次可在屏幕上畫出4條DAC曲線，從而在原始紀錄的DAC曲線外顯示+/- dB曲線。可紀錄多達16個數據點，每微秒的曲線斜度為12dB。符合或超過了TCG的工業要求。
lDGS（距離增益尺寸）選項顯示了特殊等效參考缺陷尺寸曲線，作為測量25個窄頻探頭從探頭到參考缺陷距離的功能。ERS（等效參考缺陷尺寸）功能可自動計算測量門內任何回波的相應等效參考缺陷的直徑（單位為毫米或英寸）。
可實現水浸檢測（選配）
IF（界面）閘門選項，用于水浸測試應用中的閘門選項（需配選水浸探頭）
深受用戶喜愛的功能（選配）
ldB REF按鍵在激活時，可評估后續回波增益值和A閘門內的回波振幅。
lVGA輸出選項使儀器與計算機顯示器或計算機投影機連接，用于多人觀看和培訓目的。
lRF輸出選項可通過標準的Lemo連接器輸出原始的射頻波形，便于進一步分析。
lBEA（底波衰減）選項允許該區域B門下的獨立增益控制，以進行底波監控。
超聲波探傷儀USN60參數
測量范圍 | 鋼速度為0.040到1100英寸（1到28毫米），固定間隔或連續變量的范圍可選 |
材料聲速 | 從.0098到0.6299英寸/？秒（250到16000米/秒）連續可調；65個可選擇的材料速度 |
顯示延遲 | -20到3498？/秒（依據范圍而定） |
阻尼 | 50、75、150、500歐姆（抑制） |
增益 | 0到110dB可調，可選間隔為0.1、0.5、1.0、2.0、6.0，用戶自定義，并鎖定 |
測試模式 | 脈沖回波，雙通道，直通傳輸 |
脈沖發生器 | 方波激勵脈沖 |
脈沖電壓 | 以10伏為增量在50到450伏范圍內調整（方波脈沖模式） |
脈沖寬度 | 在10ns增量內，可調范圍為50到1000ns（方波脈沖模式） |
脈沖能量 | 低、高（尖峰模式） |
脈沖重復頻率 | 自動低、自動高、以5赫茲為增量從15到6000赫茲（尖峰模式）和15到2000赫茲（方波模式）范圍內手動可調，外部觸發器（僅尖峰模式） |
帶寬 | 0.25到25兆赫，帶10個可選設置，包括寬帶（帶通放大器） |
門電路監測器 | 2個獨立的缺陷門電路，在整個掃描范圍內可控 |
測量模式 | 零到一，多回波，可選擇的波側或波峰檢測 |
檢波 | 正半波、負半波、全波、射頻 |
濾除閥值 | 0到80％線性 |
單位 | 英寸、毫米或微秒 |
工作溫度 | 0到55oC (32到130oF)；-25到70oC (-13到158oF )可存儲 |
語言 | 可以選擇英語、德語、法語、西班牙語、意大利語、葡萄牙語、荷蘭語、芬蘭語、挪 |
探頭連接器 | 可在訂單上選擇BNC或Lemo |
鍵盤 | 國際符號 |
電源電量 | 鋰離子電池；6節D型鎳氫電池（9.0Ah）；可由鎳鎘電池或堿性電池替代 |
電池壽命 | 鋰離子電池組的電池壽命為8小時 |
大小 | 11.1英寸寬x6.75英寸高x6.25英寸深（282X171X159毫米） |
重量 | 6.6磅（3.0千克），含鋰離子電池；3.5磅（1.6千克），不含電池 |
彩色路徑 | 方便識別路徑和跳躍距離，用于A-掃描或網格內的角度束檢測，背景彩色 |
焊接等級計算 | 依據AWS規范D1.1，簡化焊接跡象的等級（公式D=A-B-C） |
