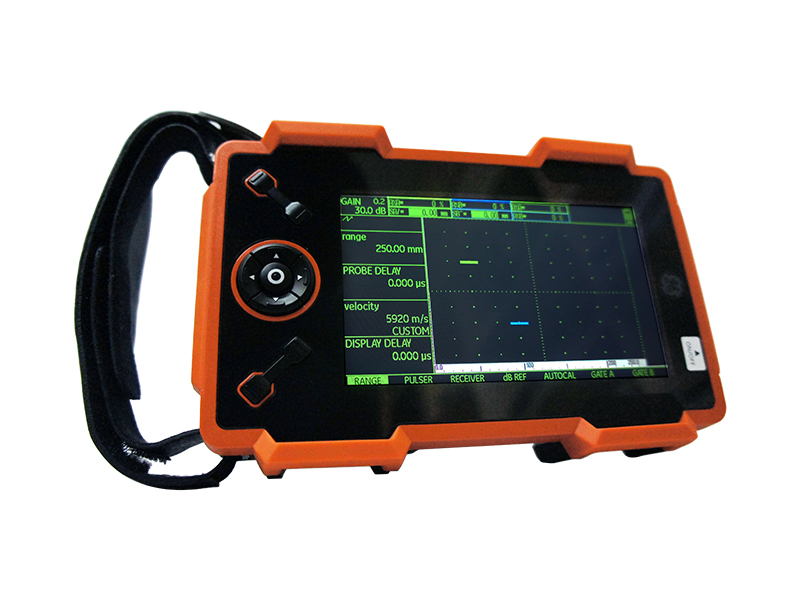

USMgo+便攜式超聲波探傷儀 美國GE
特色
方便攜帶，僅850克。適合艱苦環境下的長時間簡單操作。
操作方式：成熟的圖形用戶界面和創新的按鈕布局實現了單手操作和快速調整。其他功能包括：自動校準、Auto 80、同步閘門功能等。
屏幕翻轉功能實現左右手互換操作。
自帶集成支架，亦可安裝在普通三腳架上。
堅固的模壓橡膠外殼可以承受惡劣的環境，并顯著減少停機時間：IP67浸入測試（P67/IEC529 - 防塵/防淋水，符合 IEC529關于IP67分類的規定)；墜落測試(514.5 程序 II; 516.5 程序 IV)；振動測試(Mil-Std-810F; 514.5-5 程序 I, 附件 C)。
掃描凍結模式功能（用于閘門A和閘門B）便于 在苛刻的條件下工作。
所有參數的簡易列表可以打印出來，報告以JPEG或BMP格式生成。
支持16GBSD卡,有SD卡上的簡易目錄管理功能。
標準的USB連接允許從探傷儀上下載數據，作進一步分析或存儲。
嵌入式的菜單定制工具可以適應2個用戶的菜單結構。
每年校準提醒，有效地進行質量管理。
智能注釋功能，提高報告的有效性。
可選底面回波衰減器(BEA功能)有助于發現非常小的缺陷，提高檢測能力。
兩個閘門的自動閥值功能在同等條件下確保測量 結果的準確性。
錄像長達8分鐘，可以現場（動態）報告。
顯示測量指標——振幅和距離，以減少出錯率。
回波渡越時間準確到微秒。
兼容trueDGS斜射波束傳感器，有效提高EN583-2的定量能力。
可選幻象波去除（Phantom echo）指示器：由于脈沖往復回波衰減低和脈沖重復頻率過高，回波會在屏 幕上閃爍。
應用
焊縫檢驗
? 三角函數預測：計算表面到反射體的深度、幅值和聲程；曲率校正（校正徑向檢測時的投影位置）；彩色路徑（在設置好壁厚后，系統會自動根據探頭 角度和工件厚度分出一次波區域，二次波區域，三次波區域等，不同區域有不同的背景顏色）。
? AWS：依據AWSD1.1結構焊接標準代碼自動評級。
? DAC：可以依據EN ISO 17640、11666和23279調整三條曲線的dB值。
? DGS：可以依據EN 1712調整大小。
? trueDGS?：依據EN 583-2，顯著提高尺寸調整能力。
復合材料
? 射頻顯示
? A門電路回波觸發的2門電路與B-啟動
? 用于120dB/μs高衰減材料的TCG校準
鋼軌
? 高PRF（高達2000赫茲）
鍛件
? 手動PRF調整
? 幻象波（Phantom echo）去除
? DGS
? 底面回波衰減器
UMSgo+系列超聲波探傷儀選型
USM Go+ 基本版包括：主機 、電池、外置電源、電源線、運輸箱、簡要操作說明卡、操作手冊（CD）、鑒定證書、手帶
USM Go AWS版包括：USM Go+ 基本版 加AWS 軟件
USM Go DAC AWS版包括：USM Go AWS版加DAC / TCG軟件
USM Go高級版包括：USM Go DAC AWS版加DGS 軟件、Phantom PRF 選項、方波脈沖選項
USM 87包括：USM Go DAC AWS版加定制支柱絕緣子探傷工作界面，不可升級。
低版本UMSgo+升級選項：
DAC
DGS
厚度數據記錄器
方波脈沖
幻像波檢測功能
AWS
BEA
USMgo+附件：
鋰電池
配有電源線的充電器
用于外置電池充電的適配器（非標配）
運輸箱
背帶（非標配）
佩戴在腰上的皮套（非標配）
手帶
據根據EN12668標準進行的鑒定報告（非標配）
USMgo+技術參數 | |
常規 | |
存儲溫度 | -20℃至60℃ |
使用溫度 | -5℃至55℃ |
儀器尺寸 | 175mm×111mm×50mm |
儀器重量 | 845克，含電池 |
屏幕尺寸 | 108mmx64.8mm,5" |
分辨率 | 800x480 |
USB接口 | MiniUSB |
SD卡槽 | 標準SD卡插槽，支持16G |
電池 | 連續使用5.5小時 |
充電器 | 交流（100-240伏,，50-60赫茲） |
探頭接口 | 2個LEMO-00 |
UT輸出 | SAP輸出，報警 |
語言 | 俄語、葡萄牙語、意大利語、波蘭語、捷克語、英語、德語、法語、西班牙語、中文和日文 |
防護等級 | 符合IEC 529關于IP67分類的規定 |
振動 | 514.5-5過程I，附錄C，圖6，常規暴露：每軸1小時 |
沖擊 | 每軸6圈，15克，11毫秒半正弦波，516.5程序I |
合規性 | EMC/EMI：EN 55011 EN61000-6-2:2001；超聲波：EN12668/ASTM E1324/E317/ANSI/NCSL Z 540-1-1994/MIl STD 45662A/MIL STD 2154 |
脈沖發生器 | |
脈沖模式 | 模擬尖峰標準，可選單相位可調方波 |
脈沖電壓 | 120伏到300伏，以10伏為步進，誤差允許在10％內 |
脈沖寬度 | 30ns到500ns，以20ns為步進，誤差允許在10％內 |
脈沖振幅 | 低：120伏，高：300伏 |
阻尼 | 50或1000歐姆 |
PRF | 在15赫茲到2000赫茲之間自動優化，3種自動調整模式：AutoLow、Auto Med、AutoHigh-可選PRF的“幻象波去除”手動控制，從15到2000赫茲 |
接收器 | |
范圍 | 縱波穿透14016mm鋼板（557英寸） |
數字增益 | 動態范圍為110 dB，其中步進為0.2 dB |
模擬帶寬 | 0.2兆赫- 20兆赫 |
檢波 | 帶寬1-5兆赫/2、2.5兆赫/4、5兆赫/10兆赫 |
閘門 | |
獨立閘門 | 2個閘門（A和B），閘門B支持通過閘門A觸發 |
濾波器 | 正半波（POS）/全波（FW）/負半波（NEG）/RF（檢波） |
測量值 | 波峰/波側/Jflank |
