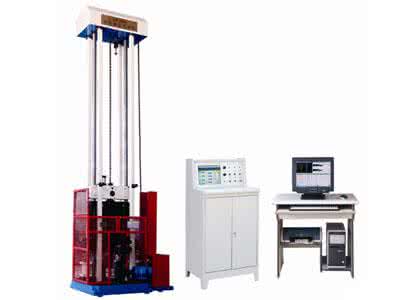

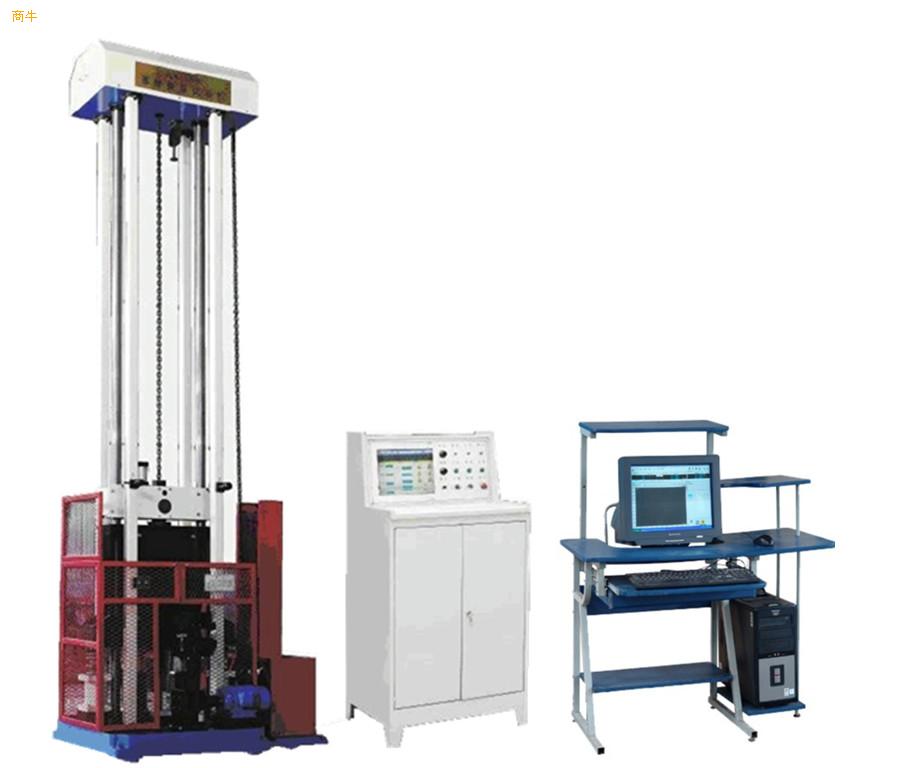

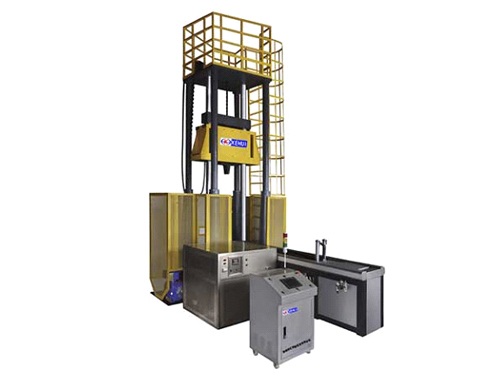

儀器化落錘撕裂沖擊試驗機
一、性能說明：
DWTT儀器化落錘撕裂試驗機可用于對40mm以下的輸送鋼管或厚度3~40m的鐵素體鋼、貝氏體鋼以及雙相鋼等鋼板的落錘撕裂試驗（DWTT）。
●儀器化落錘撕裂試驗機為微機控制式，可采集分析檢測數據：
a.測量并控制落錘提升高度：測試精度±1 mm，控制精度±5 mm；
b.測量沖擊速度：測量落錘沖擊前的大沖擊速度；
c.測量載荷:落錘沖擊過程中所承受的載荷，測繪載荷-時間波形；
d.數據采集存貯：進口高性能、高采樣率數據采集卡在很短的沖擊過程中保證足夠多的采樣點數，確保能量變化曲線的真實性；
e.軟件分析：強大的軟件分析功能，給出各種數據處理結果：預置能量、沖擊能量、吸收能量、沖擊速度、沖擊時間、大載荷、大載荷時的能量、大載荷時的的時間、大載荷時的變形、載荷-時間波形、能量-時間波形，并可自動生成檢測報告，包括各個測試結果以及試樣尺寸、牌號、編號、溫度、環境溫濕度等。
二、主要技術指標：
1、依據標準：GB/T8363-2007《鐵素體鋼落錘撕裂試驗方法》。
參考標準：
（1）API5L3美國石油學會建議方法；
（2）ASTM E436-80鐵素體鋼落錘動態撕裂試驗標準方法；
（3）ASTM E604-83金屬材料動態撕裂標準方法。
2.主機系統：
1) 主機系統是由兩根圓形滑柱、四根方形立柱、頂板、底座、緩沖裝置、支座、鉗口、落錘、落錘提升機構、掛脫錘機構、安全防護裝置、送樣定位機構、防傾倒機構等組成。
2）機架堅固，連接可靠：滑柱、立柱與底座垂直，可以方便地對滑柱進行清洗潤滑；試樣送放簡易快捷，定位準確，防傾倒裝置堅固耐用，能夠可靠的保證試樣在受到打擊過程中不歪斜不傾倒，避免試樣扭曲、一次打不斷試樣；支座、鉗口堅固耐摩；安全保險機構及安全防護網確保人身安全，可靠耐用；減震的緩沖裝置有效耐用；掛錘及脫錘機構靈活可靠。
3）主機的主要技術參數
a、大沖擊能量 50000J
b、主機安裝高度 ≤5.5m
c、沖擊速度 ≥7m/s
d、落錘總質量誤差 ≤1%
e、配重砝碼質量誤差 ≤±0.5%
f、錘刃及支座鉗口支承面洛氏硬度 ＞HRC56
g、落錘錘刃曲率半徑 R25.4±2.5mm
h、支座鉗口曲率半徑 R14.3±1.59mm
i、支座跨距 254+1.5mm
j、落錘錘刃中心線與支座跨距中心偏差 ±1.5mm
k、試樣對中裝置與試樣缺口中心線的偏差 ≤1.5 mm
l、落錘的提升高度與標準值的偏差 ≤1.5 mm
m、試樣規格 305×76×（3~40）mm
n、試驗機外形尺寸 1600×2300×5500mm
o、電機功率 2.2kw
備注：DWTT儀器化落錘撕裂試驗機參數僅供參考，如有改動恕不另行通知，以公司產品實物為準。
3.電控系統
電控系統采用計算機操作，顯示屏可顯示提升高度、預置能量，并可預設提升高度。試驗軟件可以實現預置能量、沖擊能量、吸收能量、沖擊速度、沖擊時間、大載荷、大載荷時的能量、大載荷時的的時間、載荷時的變形、載荷-時間波形、能量-時間波形，可自動生成檢測報告。
三、設備主要配置
a、主機底座 1套
b、HP電腦 1套
c、數據采集系統 1套
d、高精度傳感器 1套
e、緩沖裝置 2套
f、支座及支承鉗口 2套
g、送樣機構 1套
h、定位機構 1套
i、方形支撐柱 4根
j、 導向滑柱 2根
k、掛脫錘機構 1套
l、沖擊落錘（含沖擊刀刃） 1套
m、落錘提升機構（含防護罩、環鏈、電機等）1套
n、頂板頂罩 1套
o、防護網架 1套
p、電控箱 1套
q、配重塊 28塊
四、基本結構
1、主機系統：
由圓形滑柱及門式機架、底座、緩沖裝置、支座、鉗口、落錘提升機構，掛脫錘機構，安全防護裝置等組成。
（1）機架是由底座、頂板、方形立柱，圓形滑柱，環鏈、滑輪等組成。落錘及掛脫錘機構沿其滑柱上下滑動。
（2）支座鉗口：支承試樣的支座，鉗口及其調整板安裝在滑柱中間的底座上面。
（3）緩沖裝置：安裝在底座上兩滑柱之外側，是用來吸收落錘沖斷試樣后的剩余能量。緩沖油缸油量不足時可加20#～40#機械油。
（4）落錘：由錘體，沖擊錘刃，配重砝碼，掛鉤等組成。落錘重量可根據試樣厚度對砝碼進行增加或減少。增加或減少配重砝碼時成對進行。（增減砝碼時須拆下落錘后面板，先用撥銷器取出錐銷再拆下螺釘，后取下后面板，配重后恢復原樣。）
（5）掛、脫錘機構：由動橫梁、掛鉤電磁鐵等組成。本機構沿滑柱上升或下降，完 成攜錘上升及錘體釋放動作。釋放落錘的力由電磁鐵提供，2個滑套上端裝有油氈，為加潤滑油所用，在注意保持滑柱清潔的基礎上，每周加油一次。
（6）JLW儀器化落錘撕裂試驗機落錘的提升機構：本部分安裝在主機機架的右側，通過減速電機、環鏈卷筒、短環鏈并通過機架頂部的滑輪與掛脫錘機構聯接。經電機正反轉，使掛脫錘機構上升或下降，完成攜錘運行或錘體掛鉤/脫鉤動作。本部分裝有光電編碼器，用來控制落錘的提升高度。
（7）安全防護裝置：本試驗機有兩種安全防護措施。
a、安全保險銷機構：裝在主機機架前兩方形立柱上，當操作人員維護支座鉗口時，應將落錘提升到指定高度，用雙手推動兩保險銷，推到底為止。此時整個試驗機斷電，落錘底板面略高于保險銷上面，起到保護下面工作人員人身安全的作用。當調試維護工作結束后，將兩保險銷拉回到初始位置（注意：一定拉到初始位置，否則上升或下降時，落錘會撞到安全銷），此時試驗機通電。
b、安全防護網架：防護網架一半固定于主機機架底座上，另一半為活動件，可隨時拉開或關上，拉開時試驗機斷電。防護網架的作用是防止斷裂后的試樣飛出損傷工作人員，并防止非工作人員進入落錘運行空間造成意外事故。
2、送料機構、定位機構：
試樣從低溫裝置中取出后，放在送料機構上，準確地送到支座鉗口上，是由本機構完成的。送料機構采用試樣缺口定位的方法，保證試樣缺口中心線與沖擊錘刃中心線相一致。
3、試樣取出機構：
斷裂后的試樣取出是由本機構完成的，每沖擊完一個試樣取出一次
五、測控系統概述
1、綜述
DWTT儀器化落錘撕裂試驗機能量測控系統是為落錘材料試驗機研制的專用測控系統，該系統可以與多種不同規格的落錘試驗機配套使用。系統通過對落錘提升高度的控制、落錘沖擊前速度的測定以及沖擊過程中試件所受載荷的實時監測，能準確地給出沖擊能量的大小和沖擊過程中試件吸收能量的變化曲線，為試驗提供準確可靠的測試數據。系統軟件采用當前流行的虛擬儀器技術進行設計，軟件界面美觀大方、操作方便快捷。
2、系統技術指標
DWTT儀器化落錘撕裂試驗機系統滿足GB8363-87鐵素體鋼落錘撕裂試驗方法、ASTME604-83金屬材料動態撕裂試驗標準試驗方法、ASTME436-1991(Re1997)鐵素體鋼落錘動態撕裂試驗標準方法、API RP 5L3-1996 管線管落錘撕裂推薦作法等標準的相關要求。
系統主要技術指標如下：
落錘提升高度的分辨率： 1mm
系統采樣頻率： ≥200kHz
系統模數轉換器位數： ≥12位
測力傳感器精度： ≤2％
測速傳感器變送器響應時間： ≤0.2ms
測力傳感器放大器頻率響應 ≥60kHz
落錘提升高度的控制精度（與標稱值允差）： ±10mm
沖擊載荷、沖擊速度和吸收能量的瞬時分辨力： 0.005ms
系統硬件功能：
測量并控制落錘落錘提升高度：利用安裝在落錘提升電機上的傳感器精準確試落錘的提升高度，測試精度可達±1mm，控制精度一般可保證在±5mm以內平；
測量落錘沖擊速度：利用速度傳感器測試出落錘沖擊試樣前一刻的速度；
測量落錘沖擊試樣過程中所承受的載荷：利用專門為落錘試驗機研制的沖擊測力傳感器（該傳感器安裝在落錘刀刃與落錘錘體之間）測試落錘沖擊試樣過程中試樣所承受的載荷－時間波形；
數據采集：利用國外進口的高性能、高采樣率數據采集卡采集沖擊過程中落錘所承受的載荷－時間波形，保證在很短的沖擊過程中有足夠多的采樣點數，確保能量變化曲線的真實性
系統軟件功能：
數據分析：該JLW儀器化落錘撕裂試驗機測試系統配有較強的軟件分析功能，滿足用戶提出的對數據處理的要求，給出數據處理結果；
數據處理結果顯示：通過軟件數據分析，測試系統可以得出本次試驗的預置能量、沖擊能量、吸收能量、沖擊速度、沖擊時間、載荷、大載荷時的能量、大載荷時的變形、載荷－時間波形以及能量－時間波形等，并且可以通過打印機打印輸出；
報告自動生成：每做完一次試驗都可以自動生成一個檢測報告，該報告包括了上條中的測試結果數據以及相關的試樣尺寸、牌號、編號、溫度、環境溫濕度等情況；報告可以存取，方便查閱；報告為自動生成 （除剪切面積百分數外），不需用戶填寫；
數據庫功能：關鍵數據如預置能量、沖擊能量、吸收能量、沖擊速度等可以通過主界面上的一個按鈕保存到EXCEL中的同一個文檔中，每次試驗占一行數據，順序排列，更方便數據的保存、查找、對比等；
光標讀數：軟件提供光標讀數功能，可以測出曲線上任意一點的坐標值；
圖像縮放：軟件提供曲線所選定區域的任意比例縮放功能，方便分析；
數據拷貝：曲線和數據可以方便地復制拷貝到Word文檔中，由用戶做成自己滿意的測試報告；
控制功能：通過軟件可以給出多個控制信號，對落錘的提升、停止、沖擊，進料機構的進料，出料小車的進出等進行控制。
