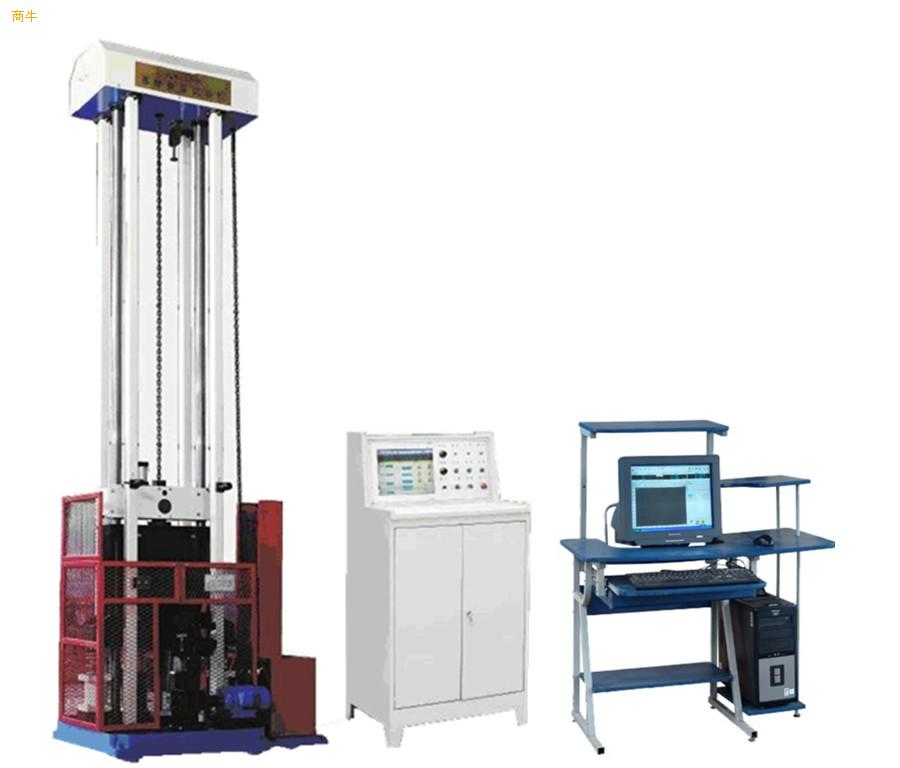

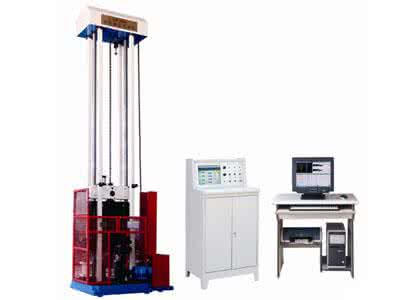

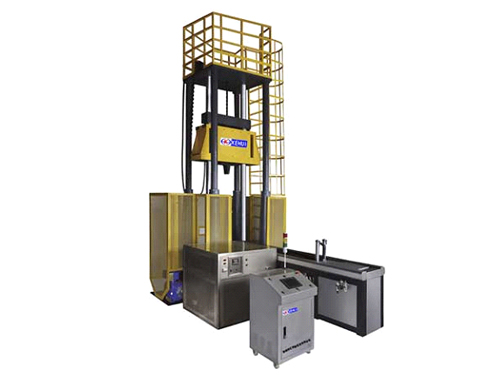

DWTT落錘撕裂沖擊試驗機
10000J ,20000J，30000J, 40000J, 50000J
一、性能特點：
落錘撕裂沖擊試驗機是用來完成對鐵素體鋼進行落錘撕裂試驗（簡稱DWTT試驗方法）的專用設備。適用于各種鐵素體鋼特別是各種管線鋼的落錘沖擊試驗。符合GB/T8363-2007和ASTM E436試驗方法。該試驗機主機采用四支撐柱穩定結構，剛性好，雙滑動導軌，具有自動送樣機構、定位機構、防傾倒機構、保險機構、液壓緩沖裝置、試樣回收裝置和安全防護裝置。可通過對落錘提升調試的控制和增減配重塊兩和方式調節預置沖擊能量。
根據操作控制方式和測量顯示不同。該系列落錘試驗機分為數顯式落錘撕裂沖擊試驗機和微機控制落錘撕裂沖擊試驗機兩種。JLW系列屬于微機控制落錘撕裂沖擊試驗機。
其能量調整方式：
A）改變落錘提升高度。
B）調整配重塊的數量。JLW系列為計算機控制；可顯示和控制提升高度，預置和顯示沖擊能量。
C)測量載荷:落錘沖擊過程中所承受的載荷，測繪載荷-時間波形；
D)數據采集存貯：進口高性能、高采樣率數據采集卡在很短的沖擊過程中保證足夠多的采樣點數，確保能量變化曲線的真實性；
E)微機控制落錘撕裂沖擊試驗機軟件分析：強大的軟件分析功能，給出各種數據處理結果：預置能量、沖擊能量、吸收能量、沖擊速度、沖擊時間、載荷時的能量、載荷時的的時間、載荷時的變形、載荷-時間波形、能量-時間波形，并可自動生成檢測報告，包括各個測試結果以及試樣尺寸、牌號、編號、溫度、環境溫濕度等。
二、常用能量等級：
10000J ,20000J，30000J, 40000J, 50000J.
我公司能生產的落錘試驗機的能量從低幾百焦?fàn)柕?5萬焦?fàn)枺话闫髽I(yè)只能生產能量為5萬焦?fàn)栕笥业脑囼灆C。我商泰公司技術實力雄厚，用戶可放心選購。
三、微機控制落錘撕裂沖擊試驗機采用標準：
GB/T8363—87?鐵素體鋼的落錘撕裂試驗方法?即DWTT試驗方法
ASTME604—83?金屬材料動態撕裂試驗方法?
GB/T2611《試驗機通用技術要求》
SY/16476-2000《輸送鋼管落錘撕裂試驗方法》
API 5L3?美國石油學會建議方法?
ASTME436—80?鐵素體鋼落錘撕裂試驗標準方法?
四、微機控制落錘撕裂沖擊試驗機技術參數（以30000J為例）：
1、大沖擊能量：30000 J ，沖擊能量無極可調，滿足鋼級X80、壁厚6-40mm的沖擊能量。
2、沖擊速度：5m/s-7 m/s
3、主錘體質量：784.4㎏
4、主錘體質量誤差：±1%
5、砝碼質量及件數：
a.20㎏/塊、20塊（400㎏）
b.19.63㎏/塊、2塊（39.26㎏）
6、砝碼質量誤差：±0.5%
7、微機控制落錘撕裂沖擊試驗機落錘總重量：1223.66 kg（其中砝碼重 439.26㎏）
8、落錘錘刃曲率半徑：R25 mm（GB8363-87）
9、支座鉗口曲率半徑：R20 mm（GB8363-87）
10、落錘錘刃中心線應與支座跨距中心一致：偏差±1mm。
11、錘頭提升高度：0～2600 mm
12、落錘試驗使用高度：1300～2500mm
13、提錘速度:約3m/min
14、落錘錘刃及鉗口支承面的洛氏硬度：≥HRC 58-62
15、試樣規格：（300±5）×（75±1.5）×（3-40）mm
16、試樣支座跨距：254±1.5mm（GB8363-87）
17、自動送樣周期：≤ 10 s
18、試驗機外形尺寸：1800×1600×5500 mm
19、電源：三相四線制，電壓380V/AC 50Hz
電流：20A，波動不大于10%。
試驗機功率：三相主電機：3 kw
20、試驗機總重量約：9800 kg
備注：本系列微機控制落錘撕裂沖擊試驗機參數僅供參考，如有改動恕不另行通知，以公司產品實物為準。
