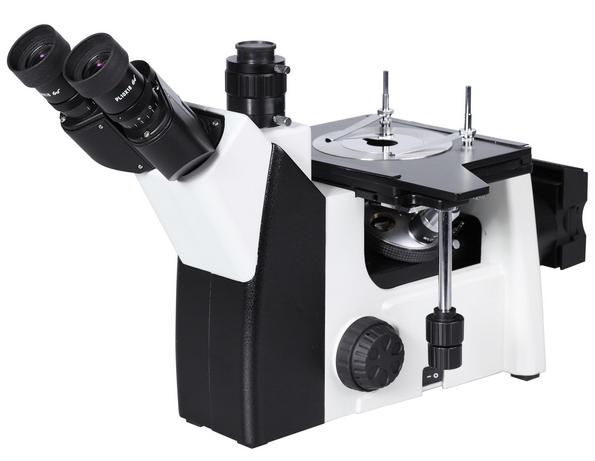

FIE220M實驗室數碼金相顯微鏡
一、產品介紹
用于鑒別和分析各種金屬和合金材料的組合結構，廣泛應用在工廠或?qū)嶒炇疫M行鑄件質量的鑒定；原材料的檢驗或材料處理后的金相組織分析；以及對表面噴涂等一些表面現象進行研究工作。是鋼鐵、有色金屬材料、鑄件、鍍層的金相分析；地質學的巖相分析；以及工業領域?qū)衔铩⑻沾傻冗M行微觀研究的有效手段，是金屬學和材料學研究材料組織結構的儀器，也廣泛應用于生物、醫學和教學等領域。
越來越多的研究已不滿足常規的金相顯微及照相方式，將顯微成像輸入微機，由微處理器對圖像作各種后期處理，是同步于當今世界在顯微領域新技術。

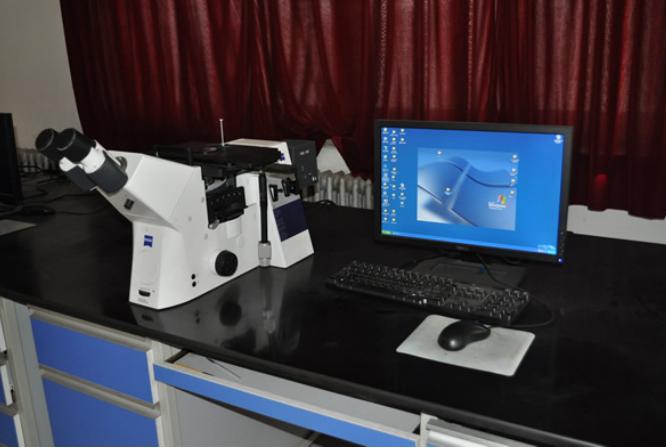

圖像金相顯微鏡，接入了高清晰度的CCD攝像系統，由計算機對圖像進行處理、編輯、保存和輸出（如打印等）或進入多媒體系統及電子信箱。
如果進一步接入圖像分析計算機操作系統，還可以進一步對金相圖譜進行研究分析，或?qū)D像作準確測量，及多功能的圖像形態分析、統計及輸出圖文報告。
二、主要特點
■使用專業的金相物鏡及平場目鏡，成像質量好，分辨率高。
■提供優越的圖像質量和穩固可靠的機械結構。
■選配相應的攝影攝像附件，可對觀察圖像進行采集和保存，配電腦和專業金
相分析軟件圖像進行金相圖像分析。
■操作簡便，附件齊全，廣泛應用于教學科研金相分析、半導體硅晶片檢測、
地址礦物分析、工程測量等領域。
三、技術規格
光學系統 有限遠色差校正系統
觀察筒 鉸鏈式三目，45°傾斜，雙邊±5屈光度可調，瞳距調節范圍：54-75mm，固定式分光比，雙目:三目=80%:20%
目鏡 高眼點大視野平場目鏡PL10X/18mm
高眼點大視野目鏡WF15X/13
高眼點大視野目鏡WF20X/10mm
金相物鏡 長工作距平場消色差專業金相物鏡5X，10X，20X，50X、100X
轉換器 內定位四孔轉換器
內定位五孔轉換器
調焦機構 低手位粗微調同軸調焦機構，粗動每轉行程38 mm；微調精度2um，帶松緊調節機構
載物臺 三層機械移動平臺，面積180mmX155mm，右手低手位控制，行程:75mm×40mm; 金屬載物臺板，中心孔直徑φ12mm
照明系統 反射式柯拉照明，帶可變孔徑光闌和中心可調視場光闌，自適應90V-240V寬電壓
6V30W鹵素?zé)簦蛇x配單顆3W LED燈），光強連續可調
偏光裝置 起偏鏡和檢偏鏡均可移出光路，檢偏鏡插板可360°旋轉
攝影裝置 攝影接筒（帶PK卡口），3.2X攝影目鏡
攝像裝置 0.5X/1.0X C型攝像接筒
軟件 專業金相分析軟件
四、配置單
1、金相顯微鏡
2. 圖像適配鏡
3. 圖像傳感攝像機
4. 金相分析軟件
5、軟件加密裝置
6、電腦和打印機（自備或選購）
金相分析軟件介紹
一、產品簡介
金相分析軟件現有金相組織模塊438個，覆蓋了現有的所有金相檢驗.詳見金相模塊目錄。

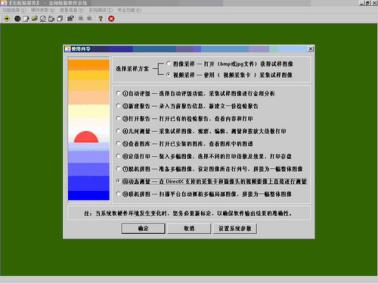

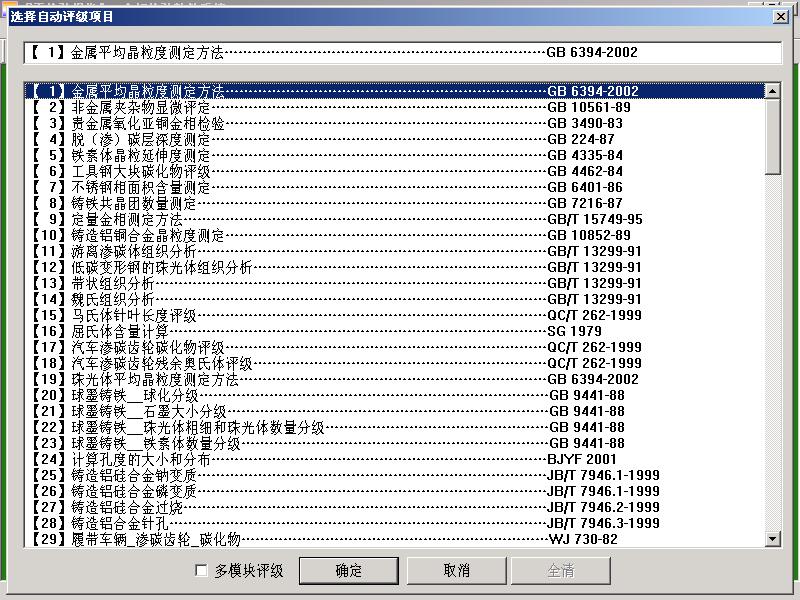

金相圖像分析系統配置的“專業定量金相圖像分析計算機操作系統”對采集的試樣圖譜進行處理和實時比對、檢測、評級、分析、統計及輸出圖文報告。軟件融合了當今先進的圖像分析技術，為金相顯微鏡和智能分析技術的結合，系統測量、評定結果快速、正確，符合國標(GB) 和其它相關行業標準 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系統全部中文界面，簡潔明了和操作方便，經過簡單培訓或?qū)φ帐褂谜f明書，就可自如操作。并為學習金相常識和普及操作提供了快捷方法。
二、主要功能：
◇圖像編輯軟件：圖像采集，圖像存儲等十多種功能；
◇圖像軟件：影像增強，圖像疊加等十多種功能；
◇圖像測量軟件：周長、面積、百分含量等幾十種測量功能；
◇輸出方式：數據表格方式輸出，直方圖輸出，圖像打印輸出。
專用金相軟件包：

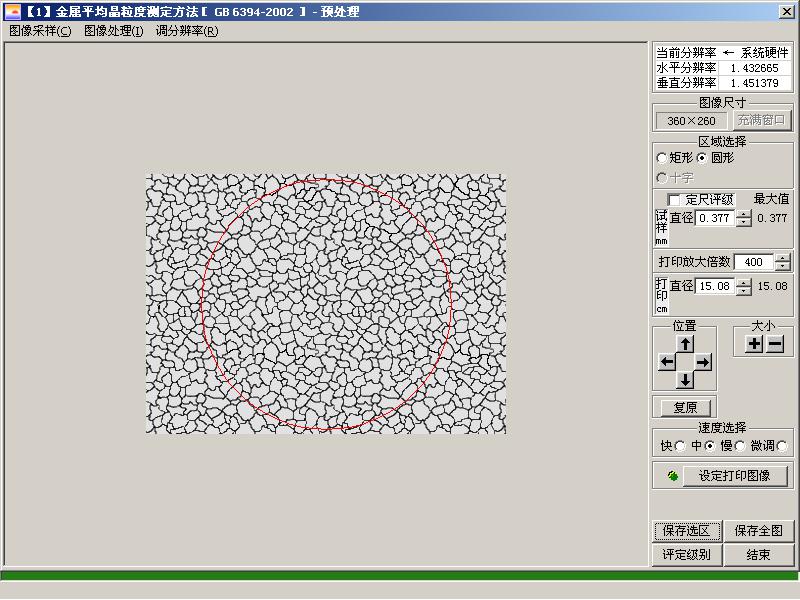

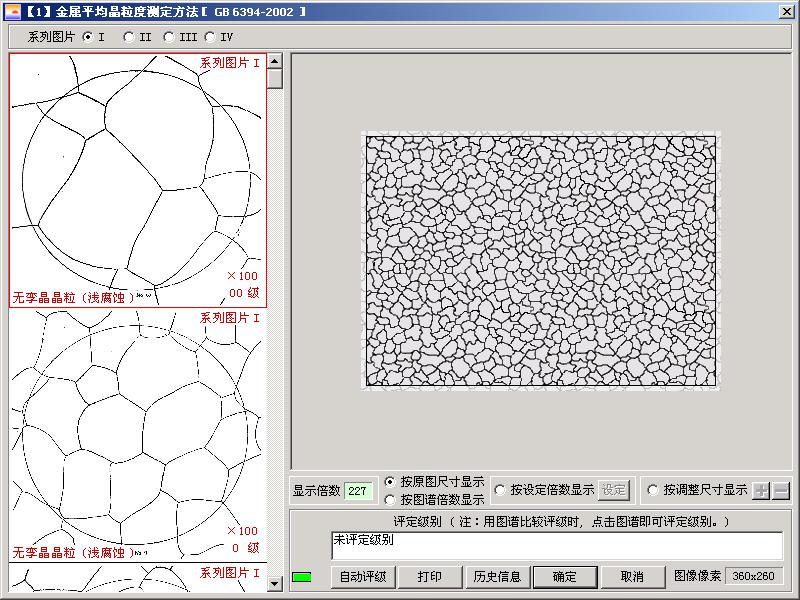

◇晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）；
◇非金屬夾雜物測量、評級（其中包括硫化物、氧化物、硅酸鹽等）；
◇珠光體、鐵素含量測量、評級；球墨鑄鐵石墨球化率測量評級；
◇脫碳層、滲碳層測量，表面涂層厚度測量；
◇焊縫熔深度測量
◇鐵素體、奧氏體型不銹鋼中相-面積測量；
◇高硅鋁合金初晶硅與共晶硅分析；
◇鈦合金材料分析……等；
◇包含進行比對的近438種常用金屬材料的金相圖譜，適應絕大多數單位金相分析和檢驗的要求；
◇鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。

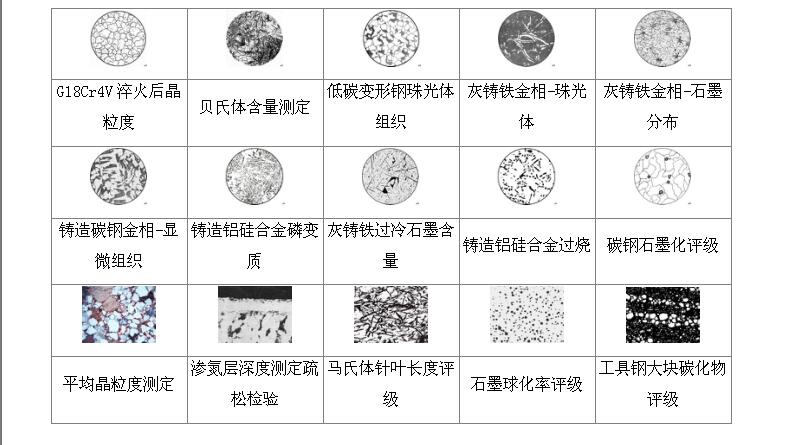

示例圖譜：(軟件中包含近438種常用金屬材料的金相圖譜)
三、系統組成：
整個軟件系統由如下部分組成：
⒈軟件程序（光盤）；
⒉加密狗：客戶需事先選擇加密狗類型（并口型或者USB型）；
⒊文字資料：《使用說明書》（光盤上有WORD文檔）；
四、硬件運行環境： WINDOWS XP SP2(32bit)
⒈聯想電腦推薦配置：
⑴CPU：Intel i3，英特爾賽揚G1820，2.7GHz
⑵內存：2G，大支持內存8GB
⑶硬盤：500GB；SATA接口
⑷顯示卡：集成顯卡，顯存容量 1GB可達到真彩色；
⒉視頻采集卡：
本軟件支持多種視頻采集卡，用戶可在“功能選擇”菜單中選擇相應的采集卡。
⒊CCD攝像頭：
分辨率達到450線及以上的CCD攝像頭。
