HT-9D數字焊縫探傷儀 工務段HT-9D焊縫探傷儀
HT-9D焊縫探傷儀概況
HT-9D焊縫探傷儀是鋼軌焊縫超聲波探傷的專用儀器，執行TB／T 2658[1].21-2007《鋼軌焊縫作業標準》。適于探測43kg/m～75kg/m鋼軌。儀器采用集成串列式探頭陣列探測技術，實現了多種探傷方法集成，能夠快速對鋼軌焊縫及熱影響區進行全斷面檢測；A 型波形和B 型圖像同屏顯示，A、B型圖像互補，提高了缺陷檢出率；采用GPS定位技術，探傷記錄數據可與地理信息匹配；全程自動記錄探傷數據和作業流程；配套電腦回放軟件，具有回放、分析和統計功能。
HT-9D焊縫探傷儀特點：
四通道同時工作，具備7種探傷方法。
集成串列式探頭，采有4發12收高速交叉驅動方式，重復探測頻率每秒180次，探頭在軌面快速推行，實現了鋼軌焊縫軌腰部位及其熱影響區的垂直、傾斜、水平和平面狀、體積狀等缺陷的綜合檢測。

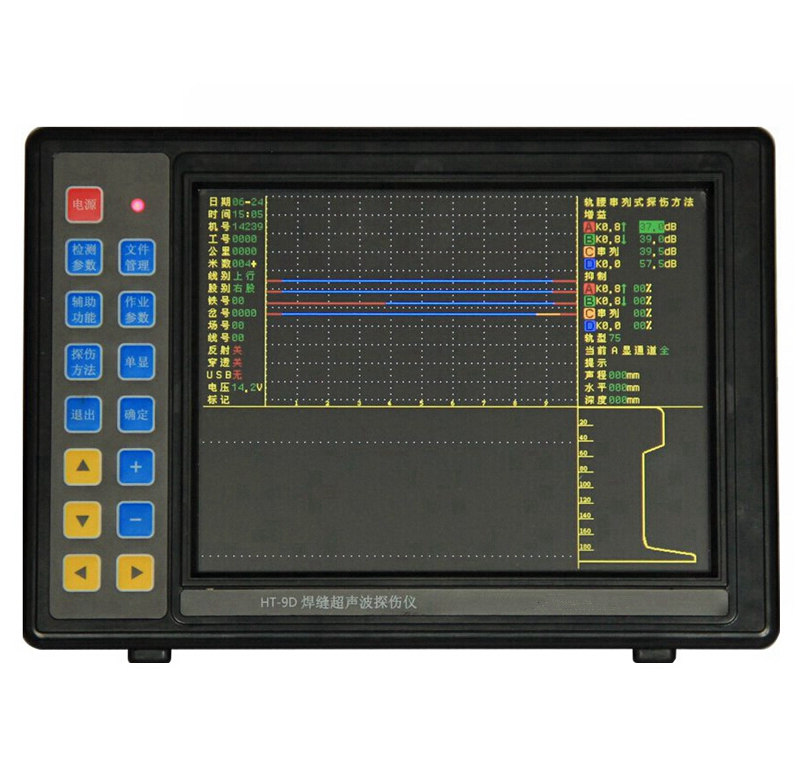

A顯波形和B顯圖像同時同屏分區顯示，A、B顯圖像互補，提高了缺陷檢出率。
大屏幕、高亮度工業級彩色液晶顯示屏，性能可靠，具有256種顏色顯示，界面友好，便于觀察。
具有DAC曲線功能。
具有GPS定位功能，可以實現探傷數據與地理信息匹配。
全程自動記錄探傷數據和作業流程。
配套有電腦回放軟件，可對數據進行回放、分析和統計。
整機可在-20～50℃環境溫度范圍正常工作。
6600mA/h、16V鋰電池組供電，可供儀器在正常狀態下連續使用10小時。
HT-9D焊縫探傷儀
通道數：發射通道4個，接收通道15個；
衰減總量：≥110dB，步進0.5dB；
衰減器衰減量誤差：在工作頻段內，每12 dB誤差不超過±l dB ；
放大器帶寬：不小于1MHz～8MHz；
探測靈敏度余量：a) A通道（軌頭K2.5通道）：≥65dB；b) B通道（軌底角K2.5通道）：≥65dB；c) C通道（自定義Kx通道）：≥55dB；d) D通道（串列式探測）：≥40dB；
分辨力：≥26dB (2.5 MHz縱波)；
動態范圍：≥26dB；
垂直線性度誤差：≤4％；
水平線性誤差：≤2％；
阻塞范圍：≤10mm；
采樣頻率：≥100MHz；
電噪聲電平：≤10%；
發射脈沖幅度：≥250VP-P；
發射脈沖重復頻率：?jiǎn)瓮ǖ滥Ｊ剑?00 Hz±10%；串列式通道模式：180 Hz ±10%；
探測范圍：
a) A通道（軌頭K2.5通道）：250±2mm；
b) B通道（軌底角K2.5通道）：100±2mm；c)
C通道（自定義Kx通道）：250±2mm（K0單收發）；
d) D通道（串列式探測）：300±2mm（K0.8雙收發）；
報警閾值：反射式報警閾值：回波高于垂直滿幅度的50％報警；
穿透式報警閾值：回波低于垂直滿幅度的30％報警；
工作電流：≤400mA。(16V/亮度30%)；
電壓適應性：工作電壓范圍：13～18V；
發射通道：4個；
發射脈沖幅度：≥250VP-P；（方波）
衰減量：0～80dB 衰減步進：0.5dB；
衰減誤差：每12dB工作誤差不大于±1dB；
垂直線性度誤差：≤5％；
水平線性誤差：≤2％；
動態范圍：≥30dB；
電噪聲電平：≤10％；
發射脈沖重復頻率：180Hz（串列式探頭）、400Hz（手動單探頭）；
探傷方法：5種；
串列1探頭探測軌墻；
串列2已發10收，用于對軌頭、軌底進行K型掃查；
K2.5-250探頭探測軌頭；
K2.5-100探頭探測軌底腳；
KX通用通道補充探測；
探測范圍（按探頭Ｋ值聲程標定）；
K0.8通道（A\B\C通道）：聲程300mm；
K0通道（D通道）：聲程250mm；
K2.5通道（E\F\G通道）： 聲程250mm、100mm、50～500mm可調；

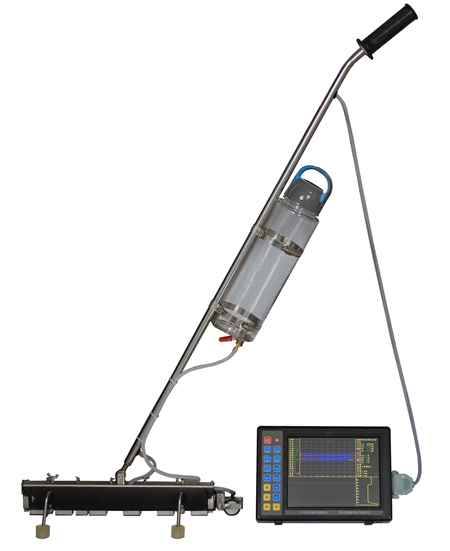

HT-9D掃查架軌底串列式探傷
