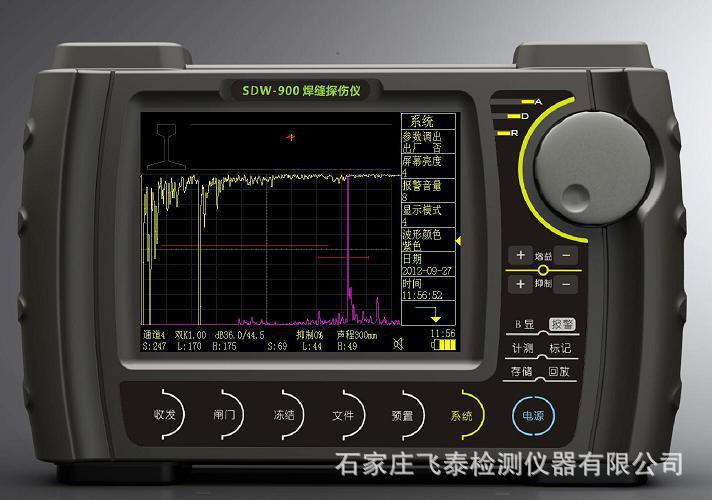

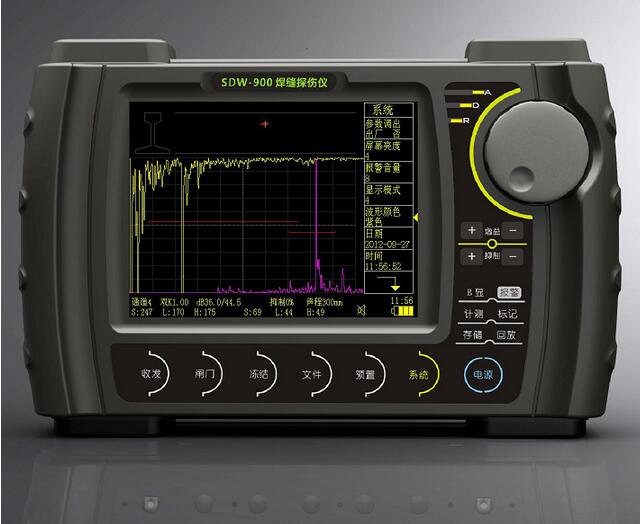

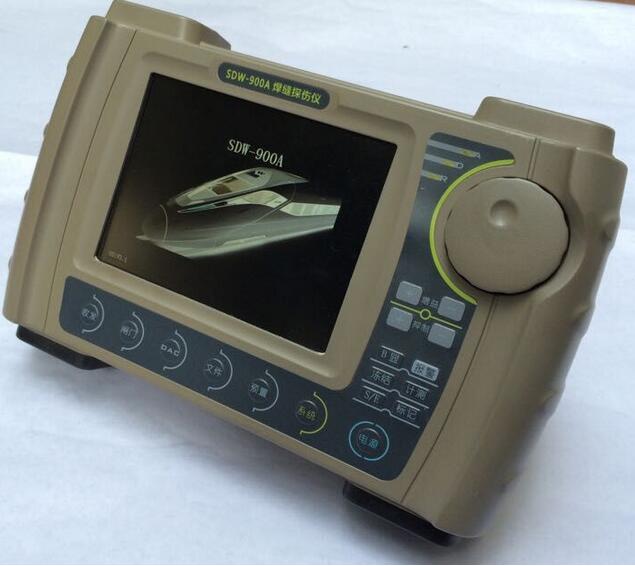

SDW-900數字焊縫探傷儀
產品特點：
1. 創造一個發射、雙向接收回波的工作模式，同時進行穿透探傷和反射探傷；
2. A顯波形與B顯圖像同屏顯示，相互對照印證，便于識別焊縫的傷損；
3. 弧面探頭用于軌底三角區探傷，大大提高軌底三角區的探傷效率；
4. 四個獨立的超聲波探傷通道，探傷時自動切換到工作通道，減少人工操作；
5. 靈活的掃查架，符合TB/T2685.21-2007標準，提高了鋼軌焊縫探傷的檢測效率和質量。
技術性能：
1. 探測范圍：通道1～3: 100～300mm。
通道4：橫波 — 50～3000mm，鋼縱波 — 50～5000mm。
2. 阻尼：通道1～3：固定阻尼；通道4：阻尼小300歐，阻尼大75歐。
3. 探頭零點：0～1000us。
4. 工作頻率：1M～5MHz
5. 增益調節：0～110，步進0.5dB
6. 探傷靈敏度余量：≥58dB
7. 動態范圍：≥26dB
8. 抑制：0%～80%。
9. 重復頻率：400Hz
10. 垂直線性誤差： ≤3%
11. 水平線性誤差： ≤0.5%
12. 阻塞范圍：≤6mm
13. 監視閘門：2個獨立的測量閘門，可以分別設置為出波報警或失波報警。
14. 電源：11.1V、8.8AH，可連續工作10小時。
15. 功耗：8W
16. 環境溫度：-30～50℃
17. 相對濕度：20%～90%RH
18. 重量： 2.6 kg (含電池)
19. 尺寸：288x190x90mm (寬x高x厚)
