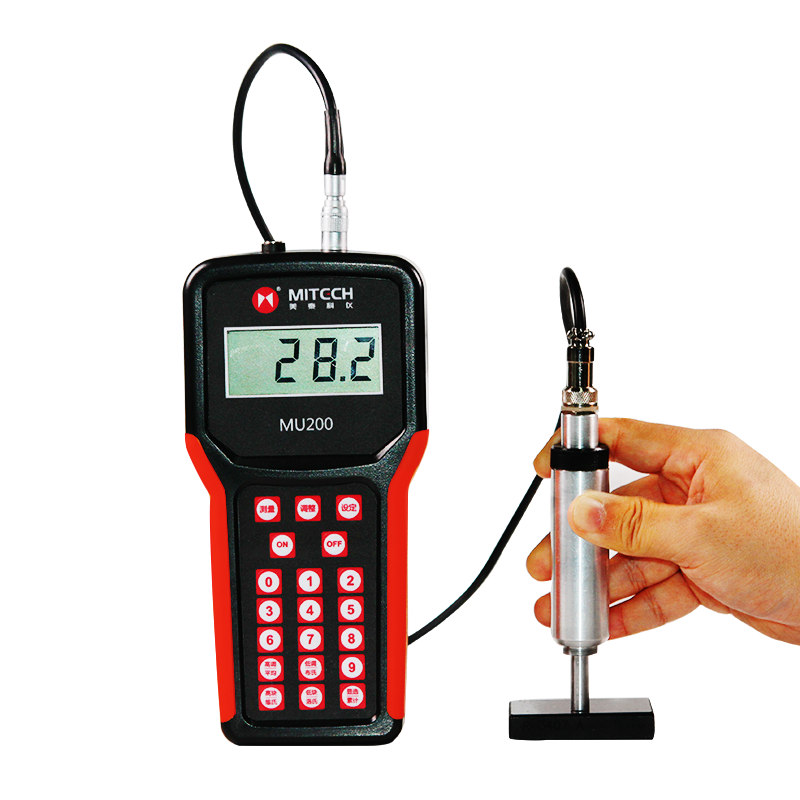

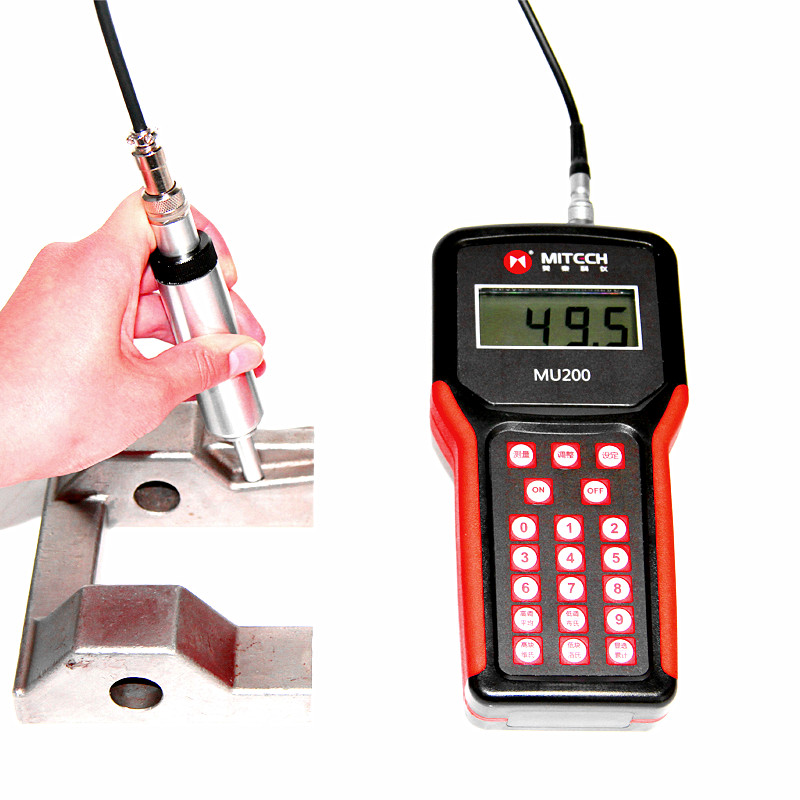

MU200超聲波硬度計
產品概述
MU200無損超聲波硬度計，基于傳感器測桿的超聲振動原理，可方便快捷無損傷地檢測多種金屬材料硬度。其測量速度快，測試精度高，測量后工件表面不會留下壓痕。它采用先進的傳感系統及單片機技術，在結構和功能上優于傳統的超聲硬度計。MU200支持布式、洛式、維式等多個硬度制氏間的相互轉換，多點測量可求平均值，顯示精度準確，并可選配打印機將測試結果打印輸出。該儀器是提高生產合格率、節約成本的專業檢測儀器之一。
MU200智能無損超聲硬度計在機械加工、鋼鐵、航空航天、船舶制造、石化、電力、熱處理、模具、齒輪、軸承、螺栓、鉆頭鉆桿、農用機械、軍工配件、汽摩配件、印刷機械、監督檢驗、科研教學等部門和領域得到了廣泛的應用。
MU200本系列產品可適用于檢測任何形狀、尺寸的工件如：金屬薄片、鍍層（滲氮層、滲碳層、電鍍層等）、弧面（軸承、槍械擊針、圓柱形連桿、印刷機印輥等）、異型工件（螺紋、齒根、凸輪等）模具型腔體等實驗空間很狹小的工件、機床導軌、零件生產流水線、壓力容器、汽輪發電機組及其設備的失效分析、熱處理工件的質量控制、大型工件大范圍內多處測量部位的快速檢驗、其它臺式、便攜式（里氏）硬度計不能測量的工件、不易移動的大型工件、不易拆卸的零部件及特殊形狀的被測工件均可在任意方向測量，如水平、垂直向上、斜上等（只要保持測頭與被測物體表面垂直即可）。 對試件表面粗糙度一般要求在3.2以上，可獲得更準確的硬度測試值，對于過于粗糙的各種零部件表面來說，要經過一定的研磨修整，若試件表面各處組織不太均勻，可取一組數據的平均值，來獲得整個表面的綜合硬度數值，當對金屬薄片或硬質材料的空腔部位實行硬度測量時，重要的是要使其厚度超過測頭的接觸深度，粗略的規定試件的厚度要在測頭接觸深度的10倍以上（測頭的接觸深度在10微米左右），讀數才會準確。
技術參數
| 測量范圍 | HRC（10-80），HB（200-550），HV（200-999） |
| 顯示精度 | 0.1HRC |
| 測量精度 | ±1.5HRC |
| 測量方向 | 支持360°（垂直向下、斜下、水平、斜上、垂直向上） |
| 硬度制式 | 布氏（HB）、洛氏（HRC）、維氏（HV） |
| 顯示 | 高對比度段碼式液晶 |
| 充電時間 | 5小時 |
| 被測工件表面粗糙度 | 表面光潔度6級（Ra=3.2）以上為佳 |
| 壓頭規格 | 136°金剛石角錐體 |
| 接觸壓力 | 均勻接觸壓力12N±1N（5N~20N） |
| 儀器電源 | AC220V±10%，DC5V（鋰電池） |
| 外形尺寸 | 200×100×35mm |
| 儀器重量 | 280g |
功能用途
模具型腔；
軸承及其它零件；
壓力容器、汽輪發電機組及其設備的失效分析；
重型工件；
已安裝的機械或組裝部件；
試驗空間很狹小的工件；
金屬材料倉庫的材料區分；
大型工件大范圍內多處測量部位的快速檢驗。
工作原理
超聲波硬度計由手持式主機和測頭組成，兩者之間通過線纜連接，測頭中間內置一根振動棒，下端連接維氏壓頭。開機后，振動棒產生超聲振動，振動頻率被固定在振動棒上的傳感器感應到，當測頭下端的金剛石壓頭緊緊地壓進材料表面時，微觀上，振動棒把震蕩傳遞給材料的微觀晶粒，使得晶粒也開始以不同的頻率震動，當兩者振動頻率趨于同步時會產生共振，于是，傳感器可檢測到振動棒共振前后的頻率變化量，根據材料的彈性模量和頻率變化量可推算出材料硬度值。
儀器特點
依據超聲波共振原理，對被測工件表面無壓痕損傷，適用于測量對表面工藝要求高的成品工件；
內部設有抗干擾保護電路，對外界的抗干擾及保護能力強；
主要用于測量金屬洛氏（HRC）硬度，自帶硬度制式轉換功能，可在布氏（HB）、洛氏(HRC)、維氏(HV）三種硬度制式間相互轉換；
檢測不同材質的工件只需用彈性模量相同或相近材質的試塊做調校，無需更換測頭；
采用內置充電鋰電池供電，待機時間長，即使現場無交流電源仍可進行檢測操作；
可對硬度值分布不均的被測工件做多點測量并求取平均值；
無需設置探頭方向即可對工件進行任意方向的檢測，只需保持測頭接觸點與被測物表面垂直即可；
選配測試臺可對成品小工件做批量檢測，檢測速度快，可大幅度地提升檢測人員的工作效率；
體積小、重量輕、操作簡單、攜帶方便；
廣泛應用于齒輪、軸承、各種金屬鍍層（如滲氮層、滲碳層、電鍍層、鉻層等）、金屬薄片、金屬薄板、異形工件、不可移動的大型工件、圓柱擊針、汽摩配件、各種模具等需要硬度檢測的產品。
工作條件
操作溫度：-10℃~+50℃；
存儲溫度：-30℃~+60℃；
l相對濕度：≤90%；
周圍環境無強震動，無強磁場，無腐蝕性介質及嚴重粉塵。
儀器的保養與維護
儀器應盡量避免人為造成的劇烈沖擊和損傷；
儀器內置傳感器，在強磁場干擾下會失去測量精度，使用過程中及使用后都應避免周圍存在強磁場或者靠近強磁性物質；
使用過程或者運輸過程需要防摔防震蕩；
電池在接近用盡時，應及時更換，以免影響測量精度；長期閑置時，應將電池取出，防止電池漏液，腐蝕儀器；
使用完畢后，需采用潔凈棉紗清理掉儀器表面油污，避免雨水及機油等液體滲入內部；
關機后的再次開機，須間隔5秒鐘，否則易導致儀器故障或失靈；
請在關機狀態下插拔電源，當儀器出現其他異常現象時，請不要擅自拆卸或調節任何固定裝配部件，務必及時與本公司維修部門聯系.
