MR200便攜式粗糙度儀
立即詢價
產品概述
MR200便攜式粗糙度儀是美泰公司精心研制的新升級產品，該產品采用當前新的處理器、2.7寸OLED顯示屏，顯著提升了用戶準確粗糙度測試的體驗，硬件設計精巧、數據處理速率高、保護措施完善，集諸多優勢于一身，自問世以來一直倍受用戶親睞，它超大量程設計，檢測范圍遠超同類產品，可滿足各類用戶的需求，通過MICRO-USB接口或標準藍牙模塊及SD存儲卡，可實現無線遙控啟動、測量；支持現場藍牙打印機無線通訊，通過PC海量存儲數據。被廣泛地應用于各種金屬加工制造工藝環節的質量控制，是提高生產合格率、節約成本的專業儀器。
技術參數
| 測量范圍： | Z軸（垂直）320μm(Ra=80μm),X軸(水平)17.5mm |
| 分辨率 | Z軸（垂直）0.01μm/±20μm,0.02μm/±40μm,0.04μm/±80μm,0.08μm/±160μm, |
| 測量項目 | Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、Ry(JIS) 、RSk、R3z、Rmax、Rpc、Rmr、Rku、 |
| 濾波器 | RC,PC-RC,Gauss,D-P |
| 取樣長度(lr) | 0.25,0.8,2.5mm |
| 評定長度（ln） | Ln= lr×n,n=1~5 |
| 傳感器 | 測量原理：位移式差動電感.觸針：天然金剛石,90錐角,5μm針尖半徑.測力：<4mn.導頭：紅寶石，滑行方向半徑40mm.< td=""> |
| 示值誤差 | 不大于±10% |
| 示值變動性 | 不大于6% |

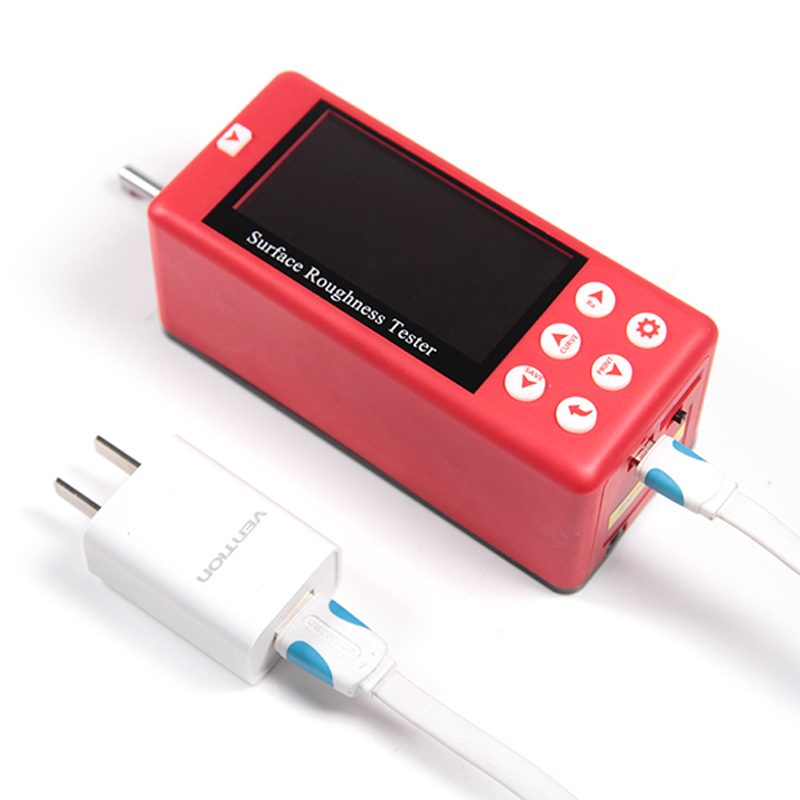

| 電源 | 內置鋰離子充電電池,用8.4V,800mA充電器充電 |
| 外形尺寸 | 112×50×47mm |
| 重量 | 約360g |
工作原理
本儀器采用針描法測量工件表面粗糙度
在測量工件表面粗糙度時，先將傳感器搭放在工件被測表面上，然后啟動儀器進行測量，由儀器內部的準確驅動機構帶動傳感器沿被測表面做等速直線滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度。工件被測表面的粗糙度會引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏檢波器的輸出端產生與被測表面粗糙度成比例的模擬信號。該信號經過放大及電平轉換之后進入數據采集系統，ARM芯片對采集的數據進行數字濾波和參數計算，測量結果在OLED顯示器上給出。可以通過無線連接藍牙打印機，打印全部測量參數，還可以通過數據線與PC機進行通訊，用計算機軟件對數據做進一步分析。
在測量工件表面粗糙度時，先將傳感器搭放在工件被測表面上，然后啟動儀器進行測量，由儀器內部的準確驅動機構帶動傳感器沿被測表面做等速直線滑行，傳感器通過內置的銳利觸針感受被測表面的粗糙度。工件被測表面的粗糙度會引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏檢波器的輸出端產生與被測表面粗糙度成比例的模擬信號。該信號經過放大及電平轉換之后進入數據采集系統，ARM芯片對采集的數據進行數字濾波和參數計算，測量結果在OLED顯示器上給出。可以通過無線連接藍牙打印機，打印全部測量參數，還可以通過數據線與PC機進行通訊，用計算機軟件對數據做進一步分析。
工作條件
環境溫度：操作溫度－20℃～＋50℃
存儲溫度：-30℃～＋70℃
相對濕度≤90％
周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵
存儲溫度：-30℃～＋70℃
相對濕度≤90％
周圍環境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵
儀器特點
28個測量參數：Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、Ry(JIS)、RSk、R3z、Rmax、RPc、Rmr,Rku、RΔa、RΔq、Rδc、Ry；Rk、Rpk、Rvk、Mr1、Mr2、A1、A2、V0
采用320μm大量程高精度電感傳感器
具有RC、PC-RC、GAUSS、D-P四種濾波方式
兼容ISO、DIN、ANSI、JIS四種標準

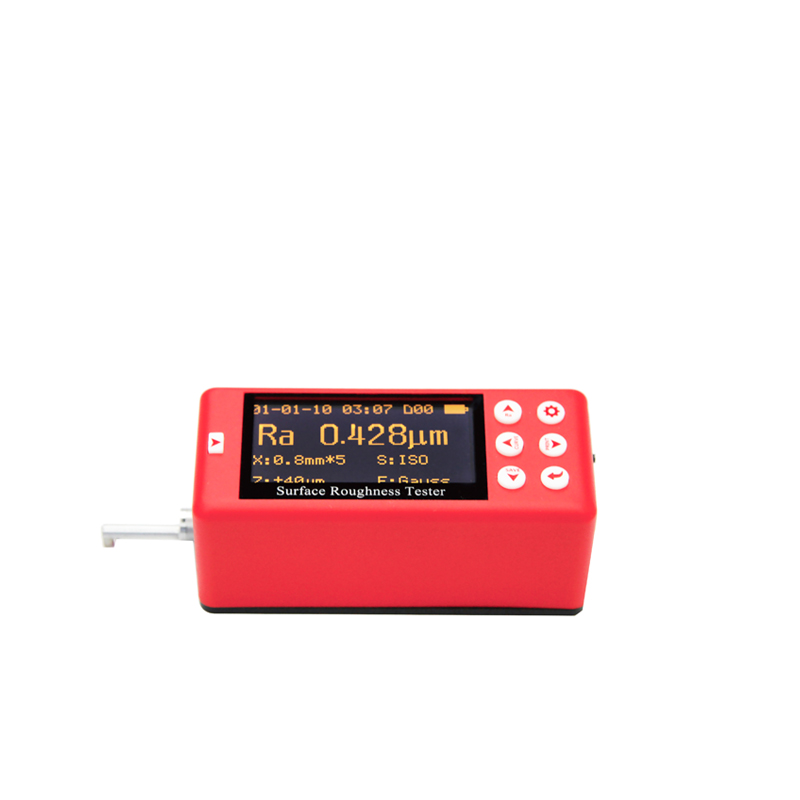

采用2.7寸超大屏幕128×64點陣OLED顯示屏，無需背光，無死角，可顯示全部參數、輪廓圖形和中英文菜單
采用當今主流芯片進行儀器控制和數據處理
內置存儲器可存儲20組測量的完整數據
外置SD卡可擴充海量存儲數據
內置無線遙控模塊，可遙控測量
內置標準藍牙模塊，可無線連接藍牙打印機，打印全部參數及輪廓圖形
內置標準MICRO-USB接口，可與PC機進行通訊，可采用專用軟件對測量結果進行分析與管理
內置鋰聚合物充電電池及充電保護電路
機電一體化設計，體積更小，攜帶方便
具備自動關機的節電功能，各項操作均有提示信息

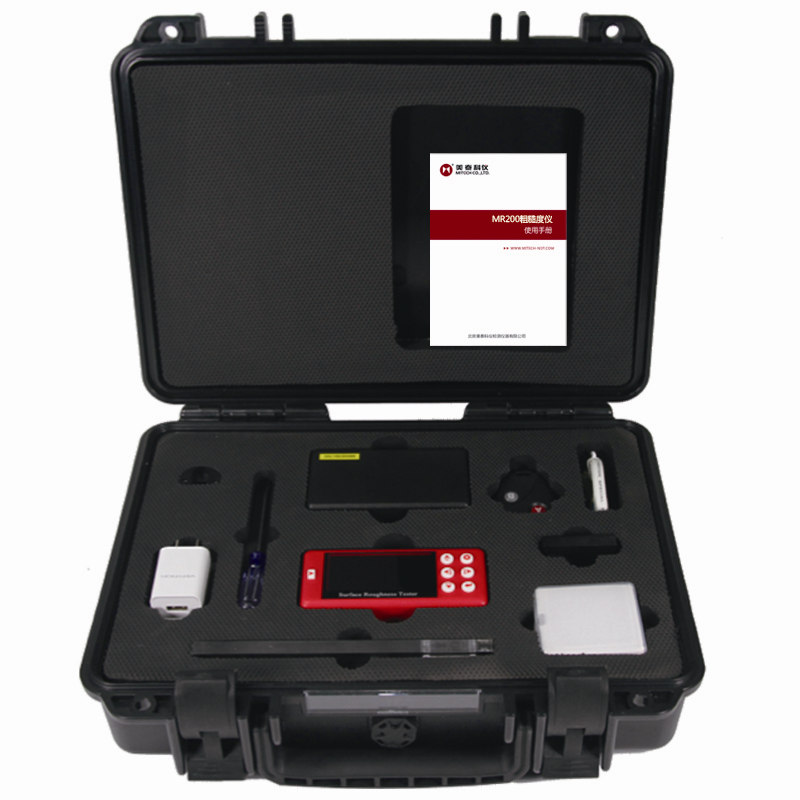

配件齊全，可選配曲面傳感器、深槽傳感器、小孔傳感器、齒面傳感器、小立柱、微調平臺、加長桿、側向轉接桿等附件
采用320μm大量程高精度電感傳感器
具有RC、PC-RC、GAUSS、D-P四種濾波方式
兼容ISO、DIN、ANSI、JIS四種標準
采用2.7寸超大屏幕128×64點陣OLED顯示屏，無需背光，無死角，可顯示全部參數、輪廓圖形和中英文菜單
采用當今主流芯片進行儀器控制和數據處理
內置存儲器可存儲20組測量的完整數據
外置SD卡可擴充海量存儲數據
內置無線遙控模塊，可遙控測量
內置標準藍牙模塊，可無線連接藍牙打印機，打印全部參數及輪廓圖形
內置標準MICRO-USB接口，可與PC機進行通訊，可采用專用軟件對測量結果進行分析與管理
內置鋰聚合物充電電池及充電保護電路
機電一體化設計，體積更小，攜帶方便
具備自動關機的節電功能，各項操作均有提示信息
配件齊全，可選配曲面傳感器、深槽傳感器、小孔傳感器、齒面傳感器、小立柱、微調平臺、加長桿、側向轉接桿等附件
操作方法及注意事項
手持式測量
將傳感器插入儀器后，直接在工件表面上測量。除了設置正確的測量條件，還應注意：
a.傳感器的主體要保持水平狀態
b.傳感器的滑行方向與工件的加工紋理要垂直。
使用高度尺立柱
a.將標準傳感器小心插入儀器中，然后安裝到立柱的連接部件上，確認鎖緊；
b.將立柱的滑架調至稍高于工件表面位置，向下降直到傳感器接觸工件，這個過程要小心操作，尤其在傳感器即將接觸工件時需十分謹慎；
c.將傳感器的主體調至目測水平，觀察觸針位置是否在中心附近；
d.升降傳感器時，一定要注意方向，錯誤下降會損壞傳感器。
示值校準
①測量多刻線樣板；
②讀Ra值；
③與樣板值進行比較。注意事項
1.任何時候插拔傳感器都要特別小心，注意不要碰到導頭和觸針，這是整臺儀器的關鍵零件，要盡量拿住傳感器導頭托架的根部（主體的前部）插拔
2.當用完傳感器時，應及時將它裝入包裝盒中
將傳感器插入儀器后，直接在工件表面上測量。除了設置正確的測量條件，還應注意：
a.傳感器的主體要保持水平狀態
b.傳感器的滑行方向與工件的加工紋理要垂直。
使用高度尺立柱
a.將標準傳感器小心插入儀器中，然后安裝到立柱的連接部件上，確認鎖緊；
b.將立柱的滑架調至稍高于工件表面位置，向下降直到傳感器接觸工件，這個過程要小心操作，尤其在傳感器即將接觸工件時需十分謹慎；
c.將傳感器的主體調至目測水平，觀察觸針位置是否在中心附近；
d.升降傳感器時，一定要注意方向，錯誤下降會損壞傳感器。
示值校準
①測量多刻線樣板；
②讀Ra值；
③與樣板值進行比較。注意事項
1.任何時候插拔傳感器都要特別小心，注意不要碰到導頭和觸針，這是整臺儀器的關鍵零件，要盡量拿住傳感器導頭托架的根部（主體的前部）插拔
2.當用完傳感器時，應及時將它裝入包裝盒中
儀器的保養與維護
當儀器出現異常現象，請首先查閱故障索引表，排除常見故障，如出現不能測量，液晶顯示異常，誤差過大，鍵盤操作失靈或混亂等故障時，請不要擅自拆卸或調節任何固定裝配的零部件，應交給本公司售后維修部門進行檢修、處理。掃描如下二維碼進入公眾平臺，進行在線報修
