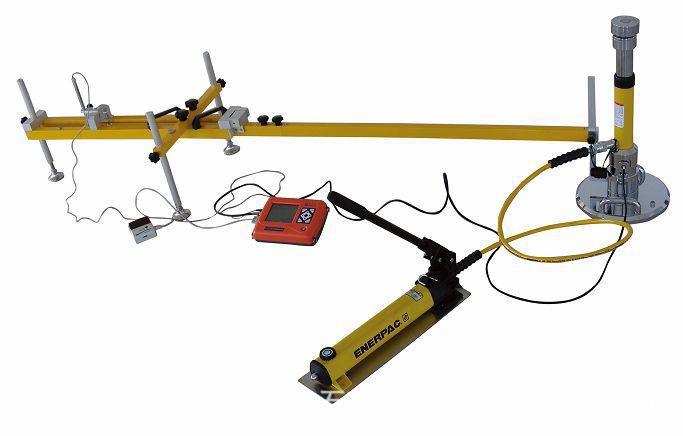

GTJ-EV2靜態變形模量測定儀
一、用途概述
GTJ-Ev2型靜態變形模量測試儀，用于測定路基在靜荷載作用下的沉陷值，從而評估路基的承載力和變形量。適用于受靜荷載作用的鐵路、公路、機場、城市交通、港口、碼頭及工業與民用建筑的地基施工質量監控檢測，特別適用于場地狹窄地段檢測，如路橋（涵）過渡段及路肩的檢測，既有線路基等。
通過圓形承載板和加載裝置對地面進行第一次加載和卸載后，再進行第二次加載，用測得的承載板下應力σ和與之相對應的承載板中心沉降值S，來計算變形模量Ev2及Ev2/Ev1的值。
適用標準：中華人民共和國行業標準《變形模量Ev2檢測規程（試行）》
二、產品特點
1、 采用進口傳感器及部分元器件，測試精度高。
2、 液晶中文顯示，在不同的界面下有相應的中文提示。
3、 操作簡單、測試速度快。
4、 自動計算Ev2及Ev2/Ev1值，并顯示曲線，準確直觀。
5、 主機與打印機分離，主機體積小、重量輕。安裝攜帶方便。
6、 傳輸232串行口和USB接口，便于與筆記本電腦的連接。
7、 液晶屏幕帶有背光，在各種環境下有較好的可視度。
8、 電池持續工作時間長。
9、 無核輻射及廢氣等污染，操作使用安全、環保。
三、技術參數
1、承載板
直徑：300mm 厚度：25mm
帶手柄和盒式水準器的承載板
2、加載裝置
液壓泵：壓力100KN
高壓軟管：長度2m
可插拔式壓力缸接長桿：1×40mm，1×90mm，1×120mm，1×160mm，2×60mm
磁性球接頭上壓板
3、沉降量測試裝置
三點支撐架(帶有可伸縮、可旋轉杠桿臂，底座可調節)
尺寸： 2320X570X420mm(長X寬X高)
重量： 12.5Kg
4、壓力測試裝置
包括壓力傳感器和連接裝置，壓力傳感器量程：100KN
5、位移測試裝置
非接觸式位移傳感器，量程30mm，精度0.01mm
四、儀器構成
1、承載裝置
2、位移測試裝置
3、壓力傳感器
4、電子測定儀
5、微型打印機
