X射線實時成像系統
立即詢價
X射線實時成像系統的詳細介紹
X射線實時成像系統，對于批量大、要求檢測效率高的零件，是一種非常實用
有效的檢測手段，它具有動態觀察、形態真實、檢測效率高的特點，并可采用
計算機圖像處理裝置對射線圖像進行處理，使檢測靈敏度進一步提高。
本公司經營X射線實時成像系統，質量保證，歡迎咨詢洽談。
工業電視系統主要技術參數
100萬像素（也可選擇40萬像素）高清晰工業電視成像單元由圖象增強器、光學系統、CCD攝象機、監視器、傳輸電纜及控制、輸出電路等部份組成。

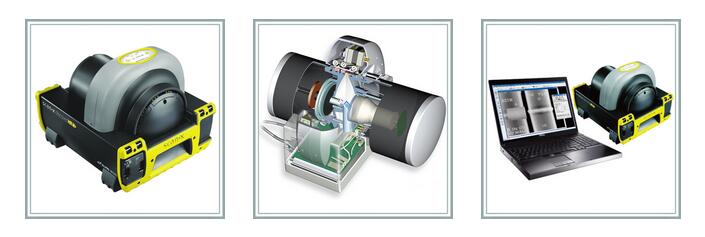

圖象增強器：
圖象增強器運用獨特的金屬-釉技術、對比度高、畸變量小重量輕，輸出窗采用技術熒光涂料和抗反射膜，確保光透過率，圖象清晰；
高壓電源穩定可靠，故障率低。
主要技術指標：
圖像增強器組： 12"(SIEMENS) Hideq23H 9" /7"/5" 三可變；
輸入圖像尺寸： 215/160/120mm；
輸出圖像尺寸：25mm；
中 心 解 像 度：56/62/70 lp/cm。
光學系統：
光學系統具有透鏡組和電動光圈。在操作室內對CCD攝像頭的光圈、焦距、后座距等參數可獨立電動調節。光電控制三視野轉換。
CCD攝象機：
采用德國Kappa逐行掃描CCD攝象機，1004×1004像素，2/3″芯片，12比特數字輸出，63dB高動態范圍。經過圖象處理，可以實現圓消隱、自動亮度控制、自動增益控制、遞歸降噪、末禎存儲、Gamma校正、陰影校正、邊緣增強、水平及垂直翻轉等功能；
CCD攝象機63dB大動態范圍，在低對比度條件下，Kappa攝象機擁有很高的圖象細節分辨能力；目前，多數其他100萬像素CCD攝象機動態范圍不超過60dB；
KappaCCD攝象機每一像素點電荷負載量達到42000e，該物理特性決定了圖象在高X射線劑量下圖象的清晰度。電荷負載量越高，則圖象越清晰。目前，多數其他100萬像素CCD攝象機電荷負載量不超過30000e；
主要技術指標：
CCD1/2″ (SIEMENS) 三視野;
像 素：1004×1004 (100萬像素級);
信噪比優于：63dB;
照度：0.02LUX;
傳輸線長：≥55m；。
電動光柵：
光柵為雙片單動式或四片單動式等多種，安裝于增強器前端，控制方式為電動有線控制。
監視器：選用進口高分辨率大屏幕工業級黑白監視器，圖像清晰便于觀察。
主要技術指標：
17"黑白高清晰度顯示器
視放增益：≥35dB
視放頻寬：50H-10MHZ
水平中心清晰度：1000TV線
圖像幾何失真：＜3%
電介質強度：1500V/1Min
系統分辨率:大于40LP/cm。

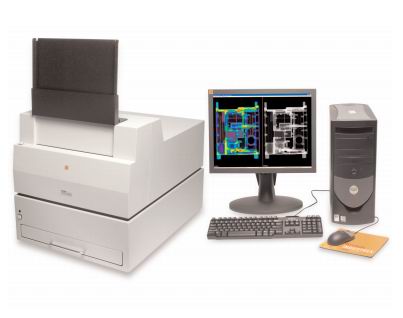

計算機圖像處理系統
技術參數
系統配置：
計算機主機：工業控制機，高分辨率顯卡，200G硬盤，2G內存
CPU： Intel Pentium 4 處理器 酷睿雙核2.4GHz
顯示器：17英寸純平
圖像采集卡：進口
刻錄機：華碩可讀寫刻錄機
打印機：佳能激光打印機

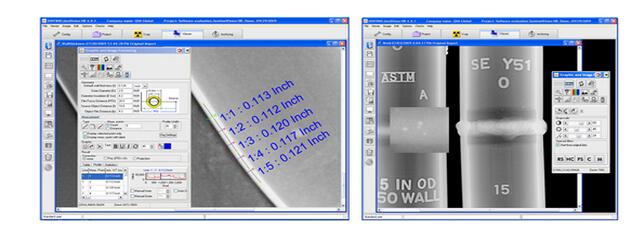

軟件主要功能：
靜態/動態，電子拍片、點片、正片/負片、尺寸測量、視頻存儲、視頻回放、圖片存儲、圖片查詢、圖像放大、縮小，偽彩色、灰度級變換、圖像打印、用戶管理、參數設定、退出系統等；
軟件環境Windows2000；
圖像處理功能：平滑處理，對比度增強，圖像輔助處理，邊緣增強，尺寸測量，圖像打印；
圖像處理系統具有如下主要功能：
具有多幅圖像的存儲和調出功能，圖像可存入軟盤或光盤中予以保存。
偽彩色輸出功能
圖像打印功能
圖像放大和縮小及放大鏡功能
圖像上疊加字符和漢字功能
灰度顯示功能
對被測工件的缺陷幾何測量功能
窗口窗位技術
邊緣增強及負像功能
平均降噪(多幀選擇)
在靜態單幅圖像狀態下，可實現自動測量工件缺陷及打印統計工作。
圖像存儲方式：本地硬盤、DVD-RW刻錄光盤。
機械平臺主要系統配置
工作臺:
五維運動檢測平臺: 橫向移動 Tx；
縱向移動 Ty；
垂直移動 Tz；
旋轉 360°；
偏轉 ≤±25°
電氣控制系統：
PLC全系統控制組成控制中心,接收數字圖像處理工作站發送的控制指令,能有效控制機械掃描裝置的運動位置和速度。
功能：控制運動位置、速度等。
射線防護系統（鉛房）
符合GBZ117-2002標準
鉛房尺寸：按客戶要求制作
鉛板厚度：按國家防護標準選購
室外設X射線高壓開警示燈提示，保證操作者安全。
鉛門為拉門式電動、手動、聯動，與X射線高壓控制電路聯鎖。
鉛房頂部設有周圍各方向均明顯可見的報警燈。
鉛房內部設有照明及220V電源插座。
在X射線機滿負荷工作下，X射線的外泄劑量符合國家標準。
現場監控
主要用于觀察被檢工件在X射線管及圖像增強器中間的工作狀態,監控機械平臺工作狀態。
