SAEU2S聲發射檢測系統
主要性能特性
數據高通過率
聲發射檢測儀的信號數據處理速度瓶頸目前在于采集卡與電腦之間的通訊，SAEU2S聲發射主機與電腦之間采用USB2.0接口上傳數據時，由于聲發射主機是獨享USB數據通道的帶寬，故實測通過率與理論通過率的480Mbps（約60MB/s）相差較小。這就避免了上一代產品與電腦的總線上多種設備共用帶寬，導致實測速度與理論速度相差過大的問題。目前SAEU2S實測通過率達到30MB/s，實測撞擊參數通過率達到40萬條/s，可確保5MHz采樣率16位精度2通道波形連續24小時不間斷上傳。
當聲發射主機與電腦之間采用USB3.0接口上傳數據時，由于USB3.0增加了一種被稱為“超高速”（SS）的全新傳輸模式，理論可以實現625MB/s的數據傳輸速率，是理論USB2.0通訊模式（60MB/s）的十倍左右。實測波形通過率大于100MB/s，實測撞擊參數通過率大于100萬條/s，可確保5MHz采樣率16位精度10通道波形連續24小時不間斷上傳。
硬件實時連續數字濾波
在采集卡上實現對波形實時連續數字濾波，并利用濾波重構后的波形在采集卡上生成聲發射特征參數。數字濾波與采集卡現有的模擬濾波可聯合使用，濾波阻帶衰減可累加增強濾波效果。 數字濾波可任意設置頻率窗口，任選帶通、帶阻、高通、低通等濾波方式，可所有通道同時啟用。
硬件實時連續FFT分析
采集卡硬件對波形信號連續FFT分析，頻域波形及功率譜參數均實時輸出上傳至電腦，可實時監視各通道頻域波形，快速鑒別濾波效果。
超長波形采樣長度
在16位精度下，波形采樣長度可達128k采樣點。當使用5M采樣率時，單個采樣長度可持續26毫秒。在某些多通道需要同時采集波形，而通過率不足，無法使用連續波形的情況下，這足以將多數超長事件的波形完整記錄下來。
方便使用的架構設計

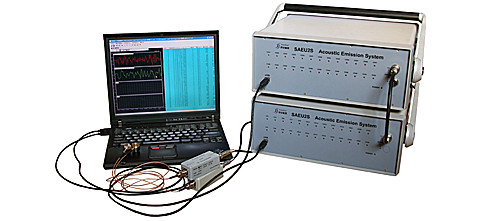

● 多主機可級聯組成聯合系統，每個主機也分別可單獨使用，聲發射儀主機與電腦分離，可隨時更換更高性能的電腦來提高采集系統的整體性能

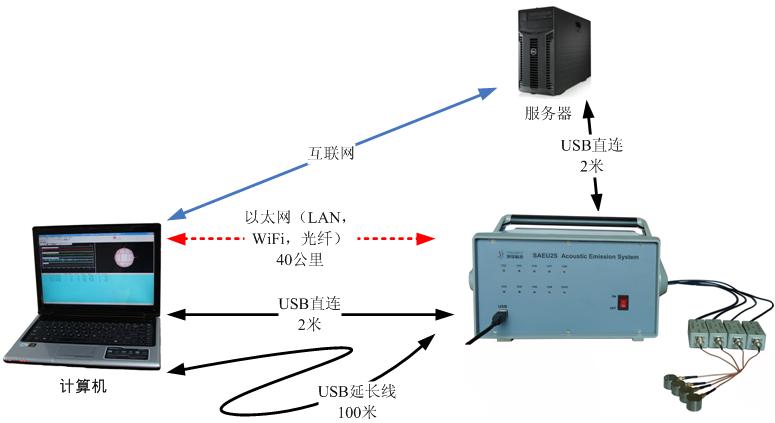

● 聲發射檢測儀主機與電腦的通訊可以采用標準高速USB接口直接連接，也可以采用100米長的延長USB接口，更可以使用WiFi，五類線、光纖等以太網連接，選用接入互聯網的方式可實現聲發射檢測儀主機與電腦的遠程連接
● 軟件可在64位Win7及Win8操作系統下運行，可同時安裝多臺電腦使用，不限制用戶數量，便于多人同時事后分析共同研究。
技術指標
● 數據通訊：聲發射儀主機與計算機通訊可選擇USB2.0接口，100米延長USB，WiFi，LAN，光纖，互聯網等多種連接方式
● 主機聯用：可自行設置每個機箱的主板編號，多主機可級聯組成聯合系統，每個主機也可單獨使用
● 儀器架構：聲發射儀主機與電腦分離，可相距100公里以上，可隨時更換高性能電腦來提高系統的整體性能
● 采集卡控制：采集卡插入儀器專用集中主板，通過主板實現對各個卡的控制及時間同步
● 聲發射信號處理：每個采集卡硬件具有AE特征參數實時提取功能，波形與參數可分別設置觸發門限
● 參數通過率：實時連續聲發射特征參數數據通過率大于40萬組/秒（USB2.0）
● 硬件實時數字濾波器：0kHz-3MHz頻率范圍內任意數值設置直通、高通、低通、帶通及帶阻。每個通道連續信號經數字濾波后波形重構，重構后的波形產生聲發射參數。
● 硬件實時FFT分析：采集卡硬件連續信號FFT頻域波形及功率譜參數輸出
● 波形采樣長度：單個波形采樣長度，每通道可同時達128k采樣點
● 波形前/后采功能：觸發前預采集長度可達128k采樣點
● AE通道數：每個采集卡具有2個獨立通道，檢測儀可擴展至200通道
● 模擬外參通道：每塊采集卡具有4個外參數輸入通道，儀器可支持12個外參數輸入通道
● 采樣頻率/采樣精度：可選配40M18bit、20M18bit、10M16bit、5M16bit、3M16bit共5種型號，其中采樣率可通過軟件自行向下調整
● AE信號輸入范圍：±10V
● 信號調理器：每一通道板卡增益可設置0dB,-6dB,-9.5dB,對應信號輸入電壓范圍為±10V，±5V，±3.3V
● 自動傳感器測試：內置AST功能，能發射聲發射信號用于測試
● 響應頻率：1kHz-2.5MHz（±3dB帶寬）
● 模擬濾波器：20kHz、100kHz、400kHz三個高通濾波器，100kHz、400kHz、 1200kHz三個低通濾波器，通過軟件選擇各種組合
● 主機噪聲：﹤10dB（空載）
● 信號幅度：100dB（使用40dB 前放）
● 動態范圍：90dB
● AE特征參數：過門限到達時間、峰值到達時間、幅度、振鈴計數、持續時間、能量、上升計數、上升時間、有效值RMS、平均值ASL、12個外參、質心頻率、峰值頻率、5個局部功率譜
● 外參采樣精度：12位/16位可選
● 外參采樣率：每秒32K采樣點
● 外參輸入范圍：±10V，可通過軟件變換為信號源的物理單位
● 報警輸出：主機以開關量方式輸出報警控制信號
● 工作溫度：-10℃～﹢45℃
