SAEI1一體化聲發射檢測儀
產品簡介

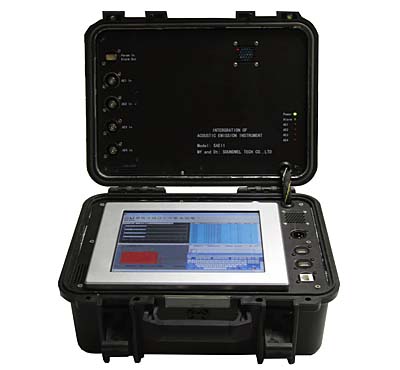

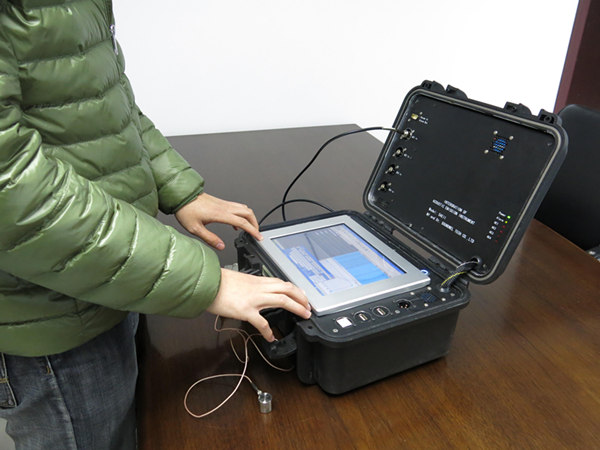

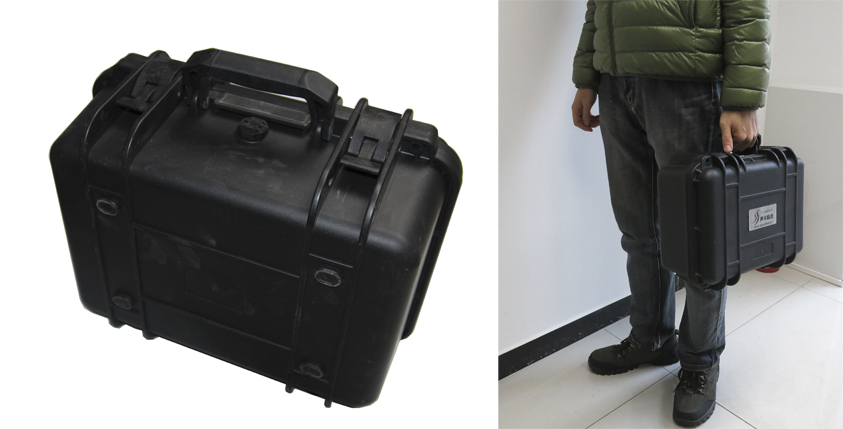

SAEI1一體化聲發射檢測儀將聲發射采集卡、存儲設備、數據處理軟件、觸控屏幕集成在防護儀器箱中，構造緊湊，便于攜帶與操作。內置聲華科技公司SAE聲發射軟件，可實現數據的實時采集、存儲與分析，支持USB接口擴展，可外接鼠標、鍵盤、存儲設備等。支持交流電源供電與內置電池供電，可用于室外等不方便接通電源情況下的測試，特別適用于單人攜帶在野外現場進行作業工作，連續工作時長可達10h。
主要技術指標：
● AE通道數：配有兩張采集卡，每個采集卡具有2個獨立通道，共4通道。
● 采樣頻率：10MHz采集卡控制：采集卡插入儀器專用集中主板，通過主板實現對各個卡的控制及時間同步
● 聲發射信號處理：每個采集卡硬件具有AE特征參數實時提取功能，波形與參數可分別設置觸發門限
● 參數通過率：實時連續聲發射特征參數數據通過率大于40萬組/秒（USB）
● 波形通過率：實時連續聲發射波形數據通過率：大于30MB/秒（USB）
● 波形采樣長度：最大單個波形采樣長度，每通道可同時達128k采樣點
● 波形前/后采功能：觸發前預采集長度可達128k采樣點
● 外參通道：支持4個外參數輸入通道
● 外參采樣率：每秒32K采樣點
● 外參輸入范圍：±10V，可通過軟件變換為信號源的物理單位
● AE信號輸入范圍：±10V
● 信號調理器：每一通道板卡增益可設置0dB,-6dB,-9.5dB,對應信號輸入電壓范圍為±10V，±5V，±3.3V
● 自動傳感器測試：內置AST功能，能發射聲發射信號用于測試
● 響應頻率：1kHz-2.5MHz（±3dB帶寬）
● 模擬濾波器：20kHz、100kHz、400kHz三個高通濾波器，100kHz、400kHz、1200kHz三個低通濾波器，通過軟件選擇各種組合
● 硬件實時數字濾波器：0kHz-3MHz頻率范圍內任意數值設置直通、高通、低通、帶通及帶阻。每個通道連續信號經數字濾波后波形重構，重構后的波形產生聲發射參數。
● 硬件實時FFT分析：采集卡硬件連續信號FFT頻域波形及功率譜參數輸出
● 連續波形功能：可確保5M/s采樣率16位精度2通道連續波形連續24小時不間斷上傳
● 支持USB接口擴展，可外接鼠標、鍵盤、存儲設備等
● 主機噪聲：﹤10dB（空載）
● 信號幅度：100dB（使用40dB 前放）
● 動態范圍：90dB
● 報警輸出：蜂鳴器與LED燈報警
● 主機重量：約10kg
● 9.8寸工業平板全彩顯示屏，觸控操作簡單。
● 主機尺寸：358mm×284mm×168mm
● 工作溫度：-10℃～﹢45℃
● 供電方式：交流電源供電與內置電池供電（標配電池續航10h，充電18h）
